FRPカウルをクイックリリース化、排気漏れ対策など 2005年1月30日 |
2月6日のライスポ4耐に向けての、準備を前日に引き続き行いました。
ガソリン携帯缶を借りるついでに、バイク屋U君のお店「T's-GARAGE」にて、クイックリリース化を行い。
自宅に戻って、チャンバーを取り外して、排気漏れ対策などを行いました。
先週の作業は⇒キャブセティング変更、プラグ交換など 2005年1月22日
先日の作業は⇒ミッションオイル交換、チェーンメンテ、P-LAP取付など 2005年1月29日
|
![pic01](2005_0130/pic01_s.jpg) |
![pic02](2005_0130/pic02_s.jpg) |
|

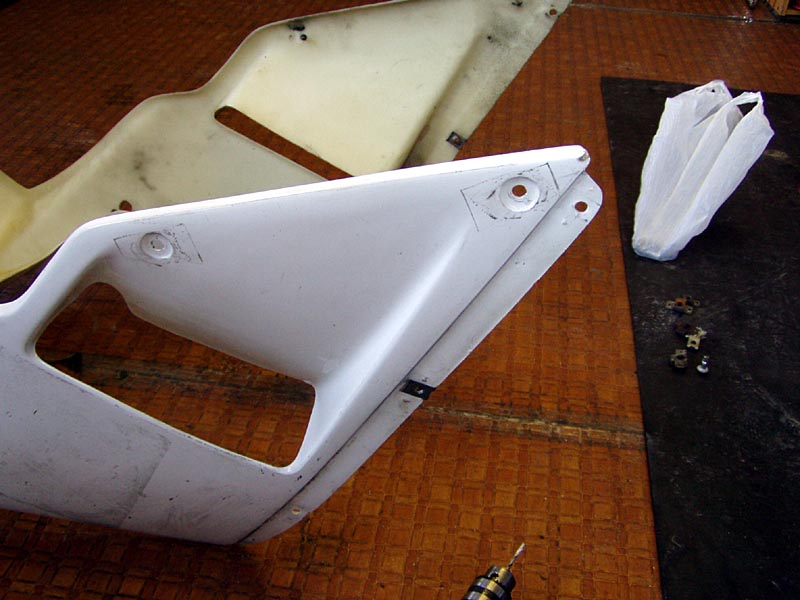

めらさんより、純正カウルについているクイックリリースの部品を4つもらったので・・・
アッパーとアンダーの取り付け部の左右の両脇をクイックリリース化する事に!

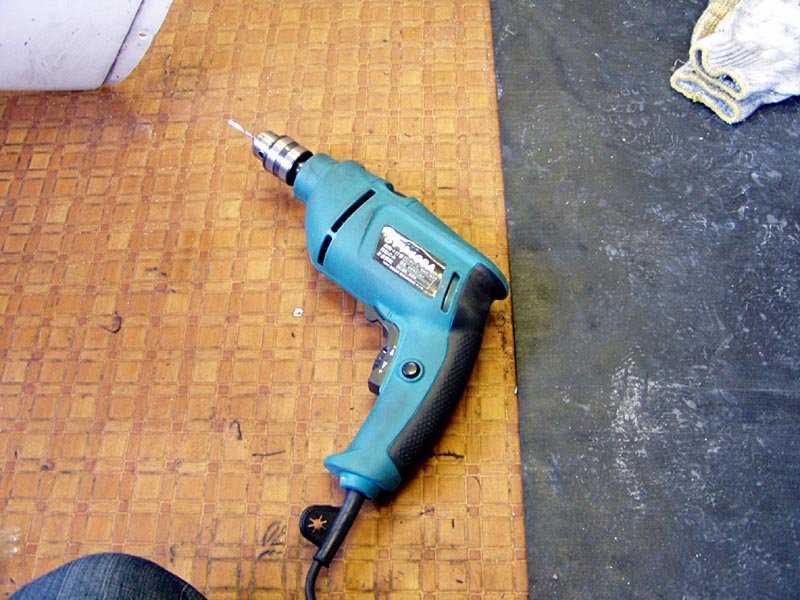

U君にドリルを借りて、作業開始! |
![pic03](2005_0130/pic03_s.jpg) |
![pic04](2005_0130/pic04_s.jpg) |
![pic05](2005_0130/pic05_s.jpg) |

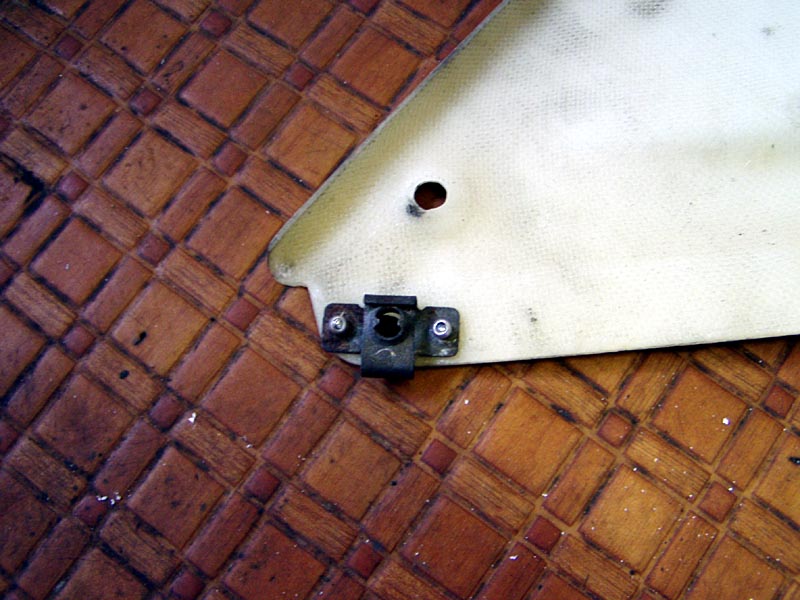

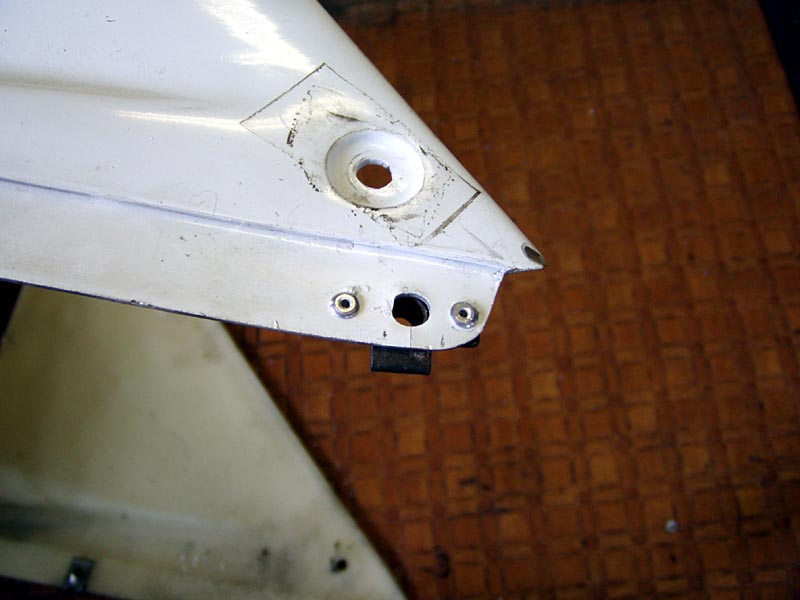

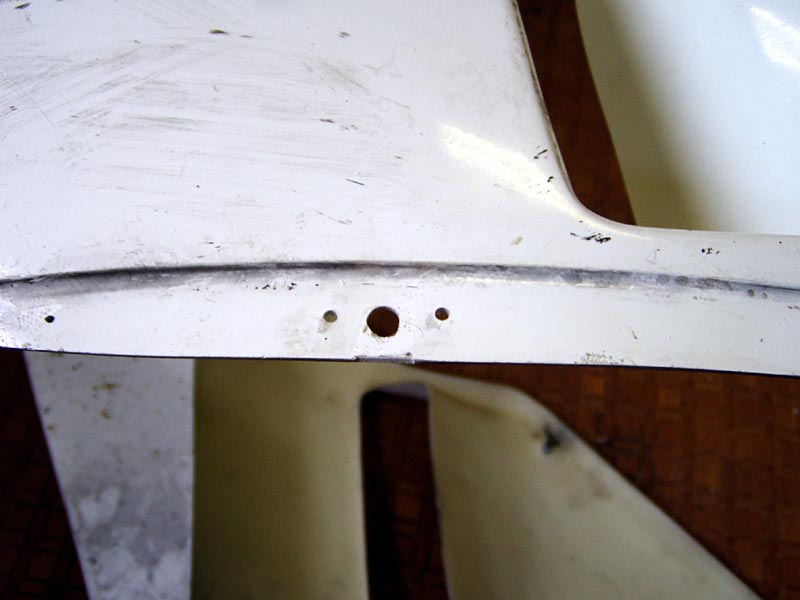

元々のネジ穴を広げて・・・両脇にリベット留めできるように穴を開けて、リベットの工具も借りて、パチン・パチンっと取り付け。よしよし。 |
![pic06](2005_0130/pic06_s.jpg) |
![pic07](2005_0130/pic07_s.jpg) |
![pic09](2005_0130/pic09_s.jpg) |

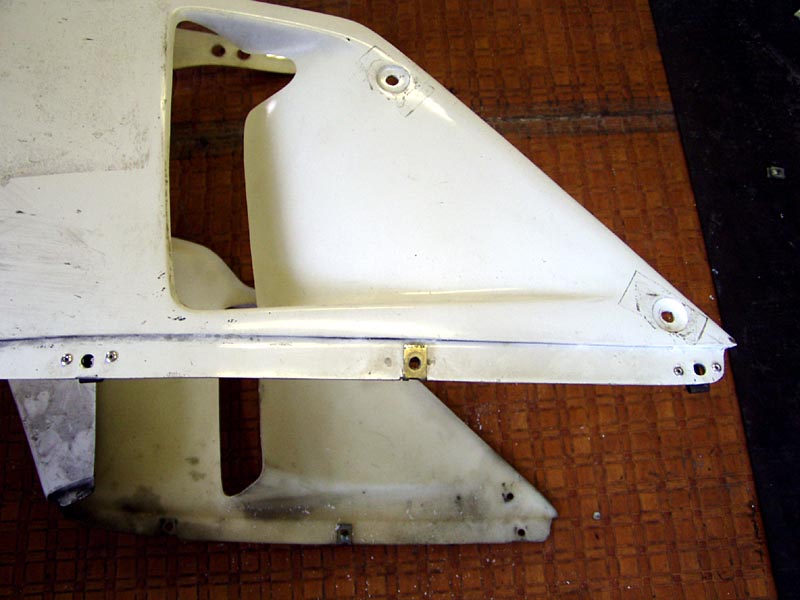

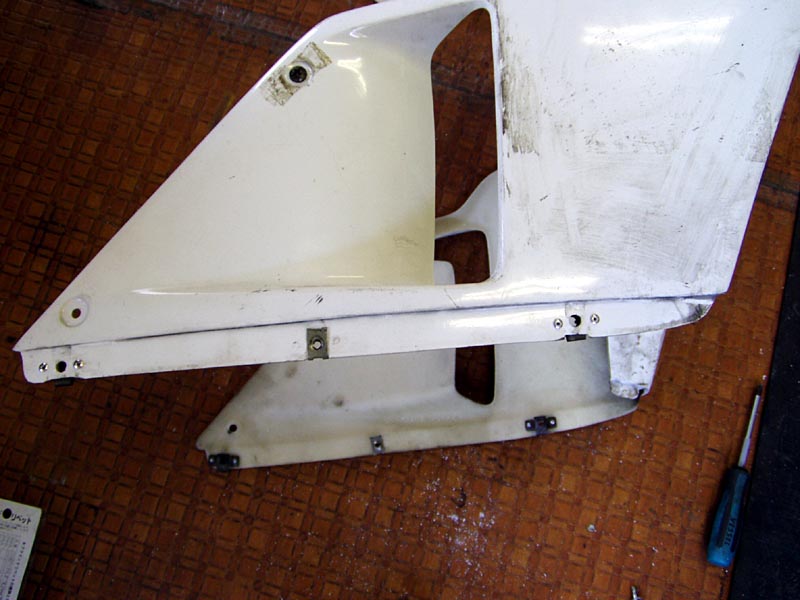

同じように作業を繰り返して、4箇所をクイックリリース化できました! |
![pic08](2005_0130/pic08_s.jpg) |
|
|

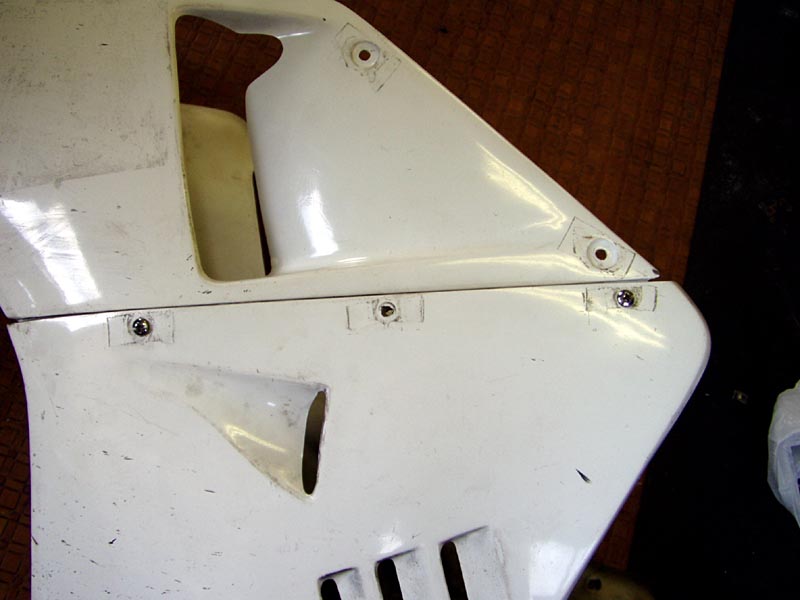

アッパー&アンダーを取り付けてみる。今までの普通のネジと違って、取り付け楽ちん♪
作業終了です。バイク屋U君、めらさん、ありがとうございました!!
・・・この後は、Jokerさんにもガソリン携帯缶を借りて、福岡から急に遊びにきた友人と中華街へ。。。
⇒急に思い立って?中華!?(ライブドアブログ) |
![pic10](2005_0130/pic10_s.jpg) |
![pic11](2005_0130/pic11_s.jpg) |
|

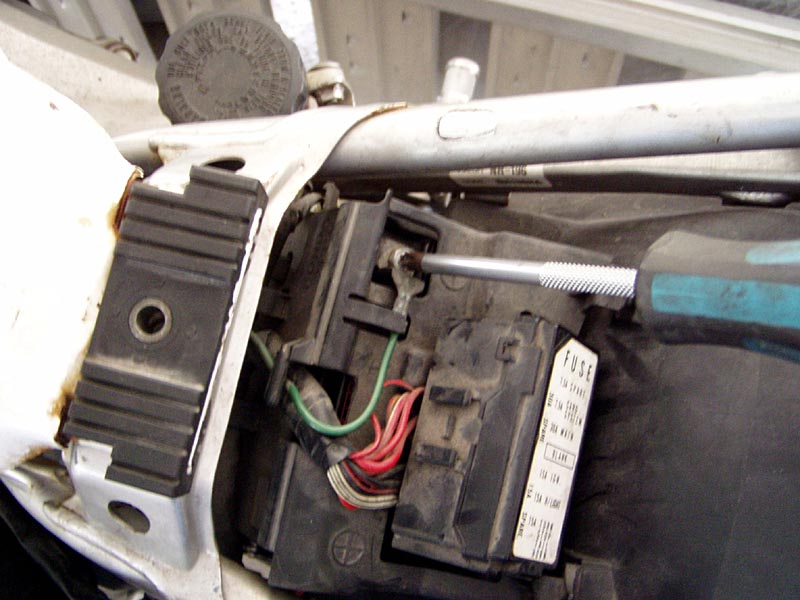

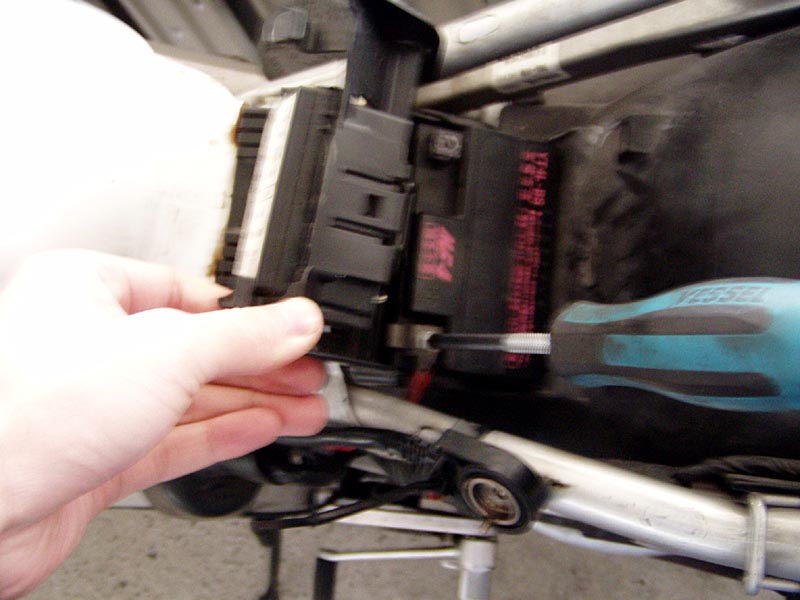

自宅に戻ってからは、また作業をする事に、まずは充電したYUASA YT4L-BS を取り付けする。 |
![pic12](2005_0130/pic12_s.jpg) |
|
|

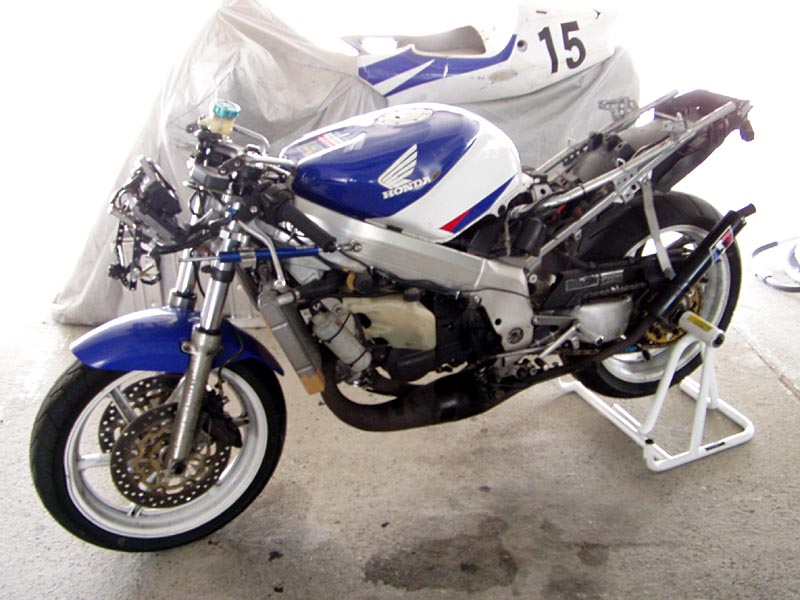

プロアーム用のRスタンド を使って、車体を立てて・・・ |
![pic13](2005_0130/pic13_s.jpg) |
![pic14](2005_0130/pic14_s.jpg) |
![pic15](2005_0130/pic15_s.jpg) |

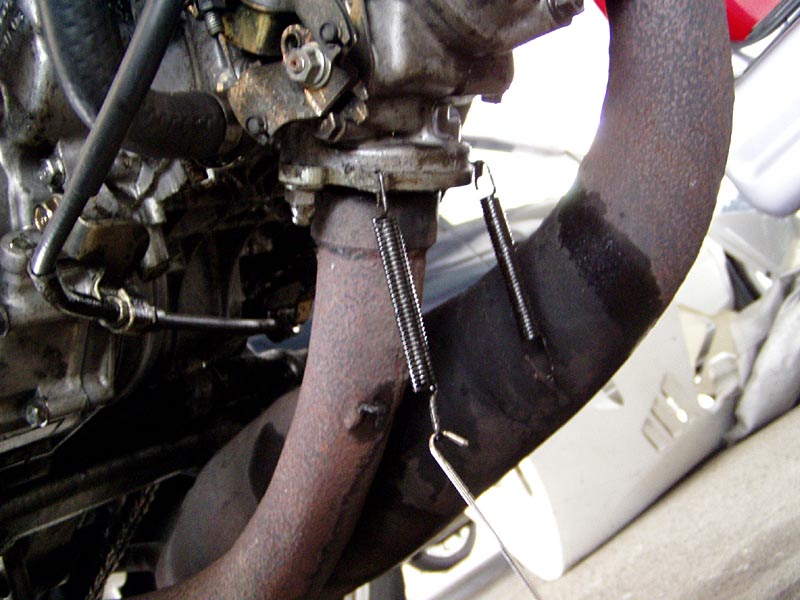

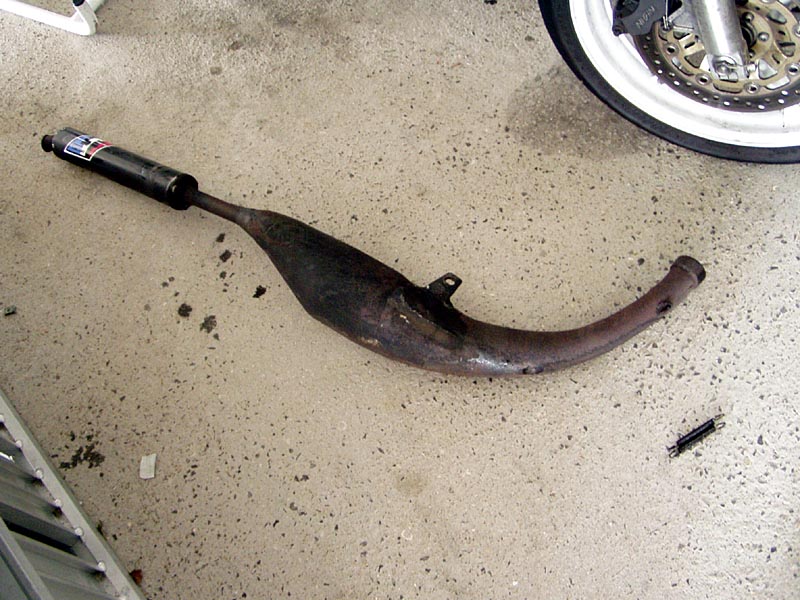

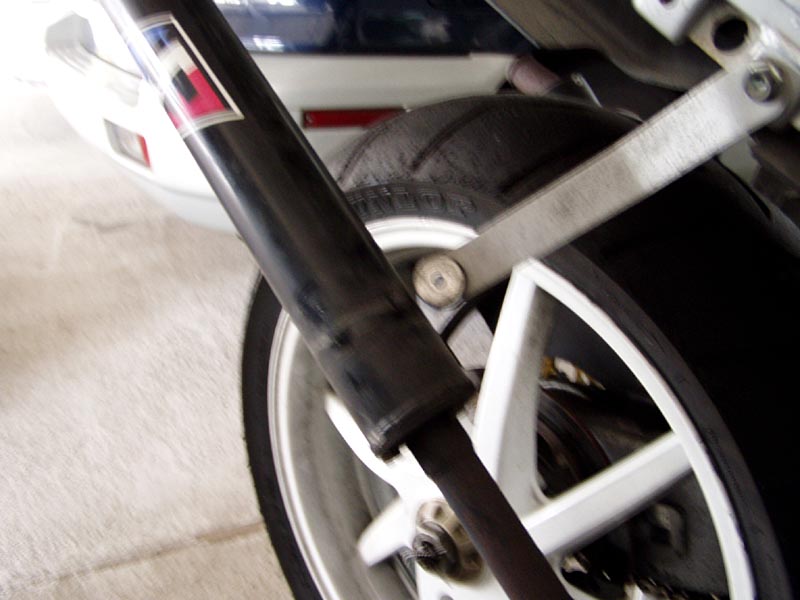

スプリングフック を使ってスプリングを外して、サイレンサー部と、車体との取り付け部を外して、右側のチャンバーを取り外す。 |
![pic16](2005_0130/pic16_s.jpg) |
![pic17](2005_0130/pic17_s.jpg) |
|

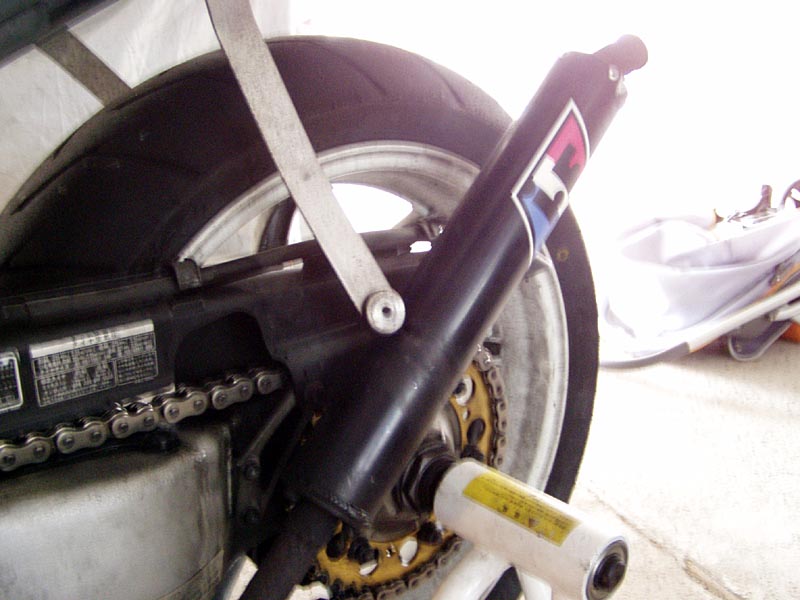

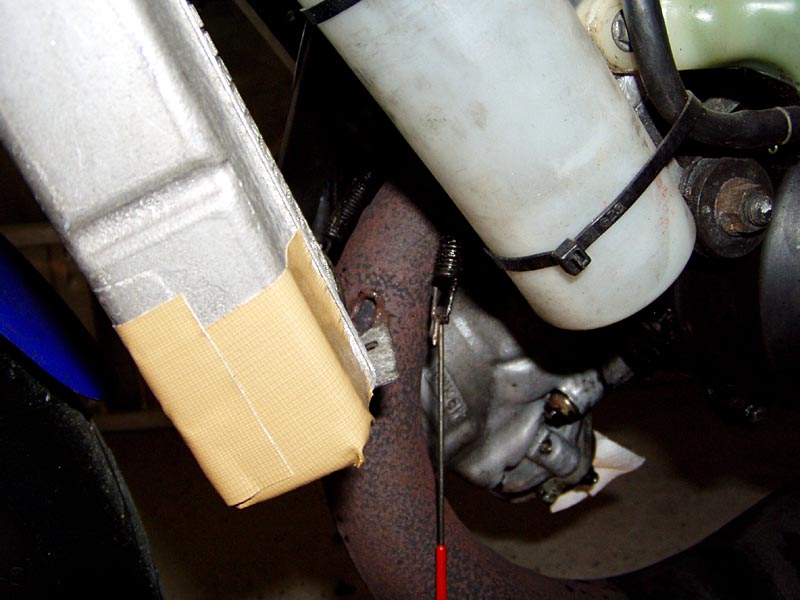

左側のチャンバーも同様の手順で取り外して |
![pic18](2005_0130/pic18_s.jpg) |
![pic19](2005_0130/pic19_s.jpg) |
|

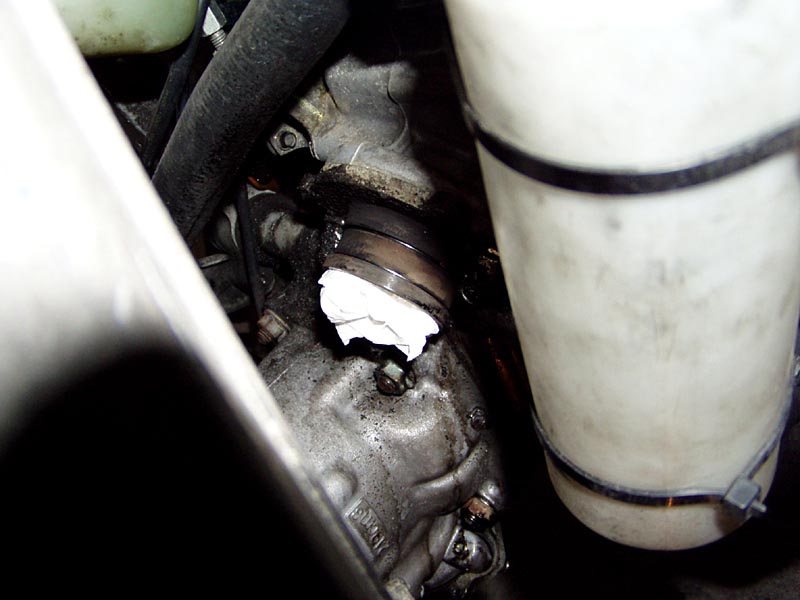

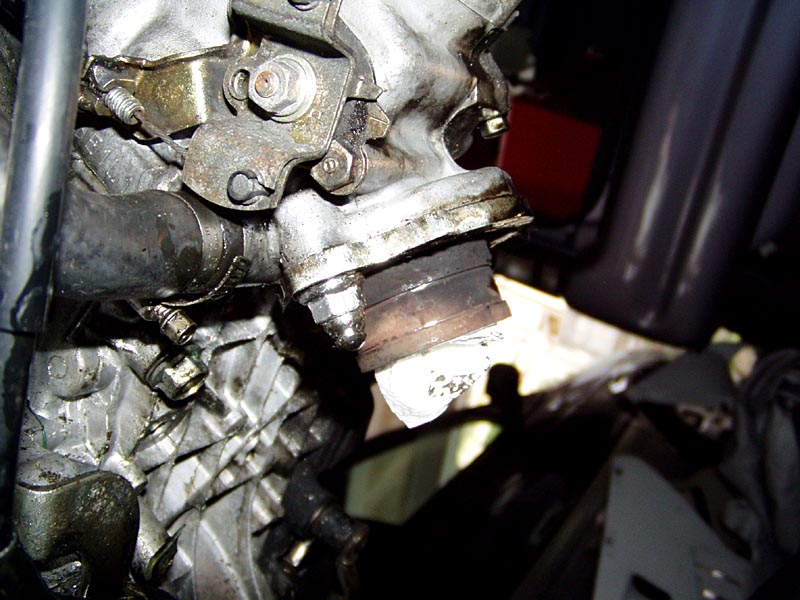

先にエンジン内部にゴミ等が入らないように、キッチンペーパーを詰め込んでから、エキパイ周辺をWAKO'Sのパーツクリーナースーパージャンボ で、洗浄・脱脂しました。 |
![pic20](2005_0130/pic20_s.jpg) |
![pic21](2005_0130/pic21_s.jpg) |
|

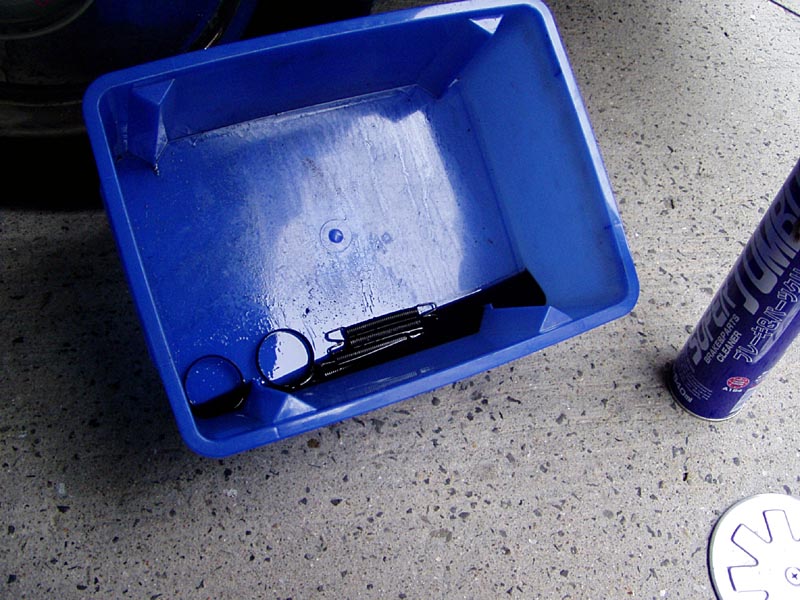

スプリングとエキパイとチャンバー間にあるフランジガスケットもWAKO'Sのパーツクリーナースーパージャンボ で、洗浄・脱脂しました。ちょっと欠けてた(汗) |
![pic22](2005_0130/pic22_s.jpg) |
![pic23](2005_0130/pic23_s.jpg) |
![pic24](2005_0130/pic24_s.jpg) |

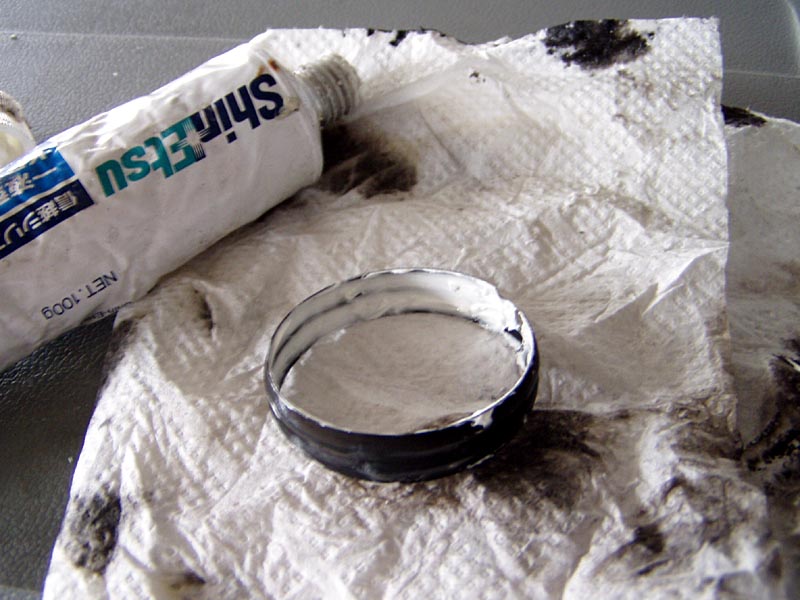

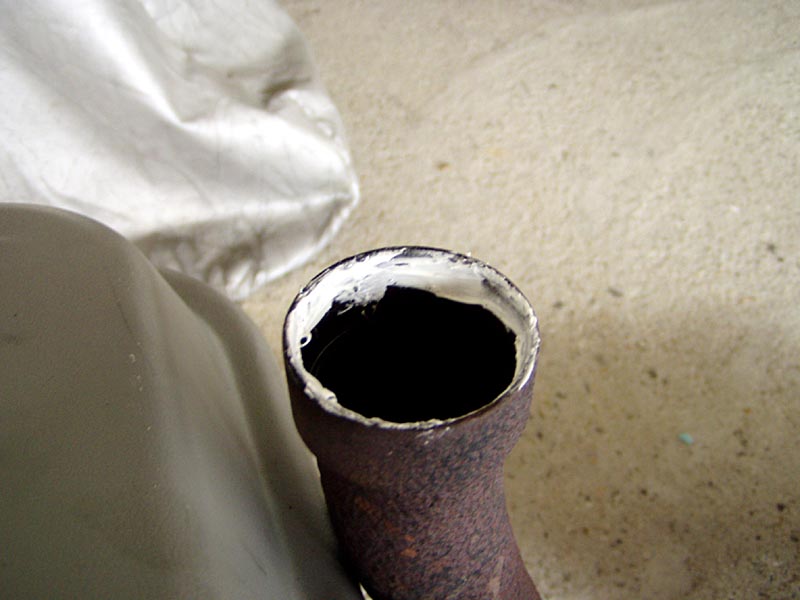

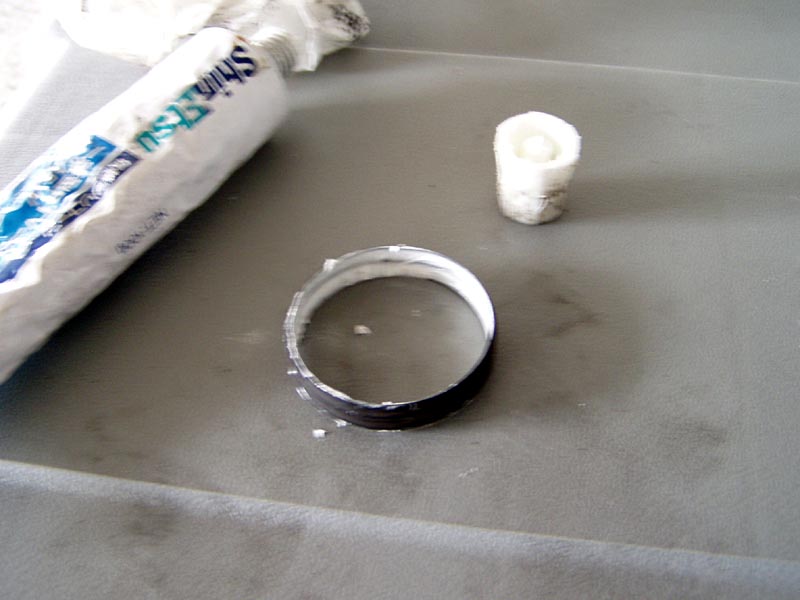

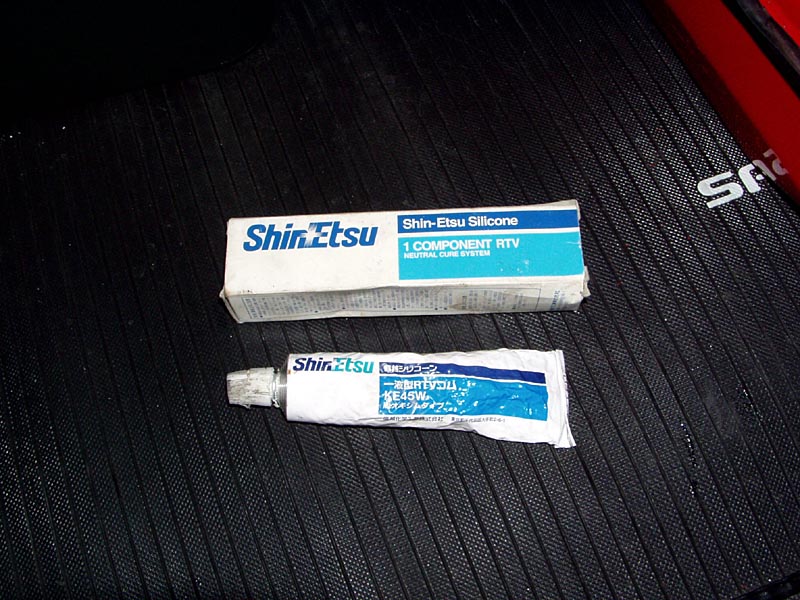

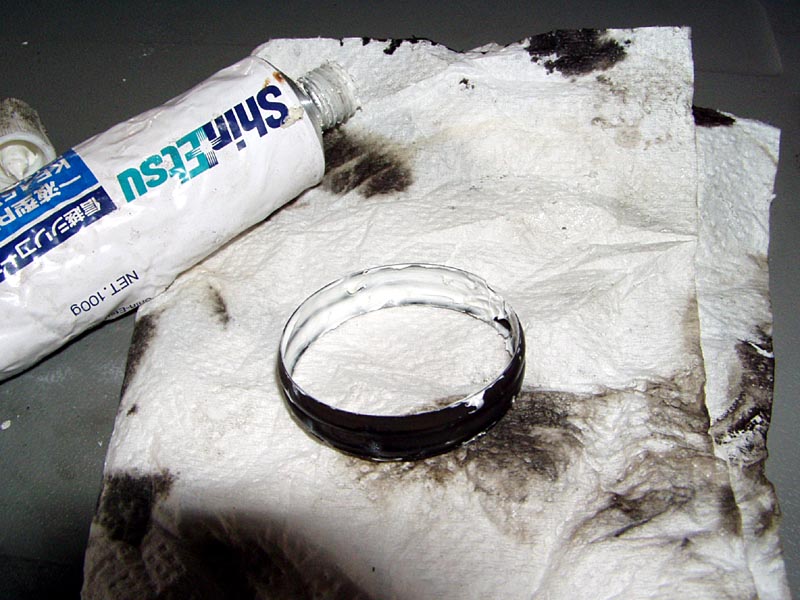

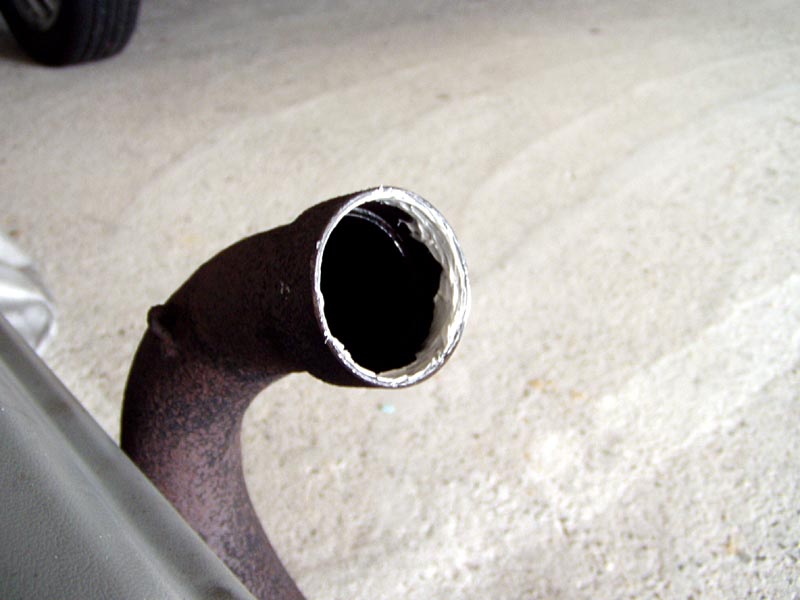

液ガスは信越化学のKE-45 を使って、フランジガスケット内部と、チャンバーの取り付け口内部に適当に付ける。 |
![pic25](2005_0130/pic25_s.jpg) |
![pic26](2005_0130/pic26_s.jpg) |
|

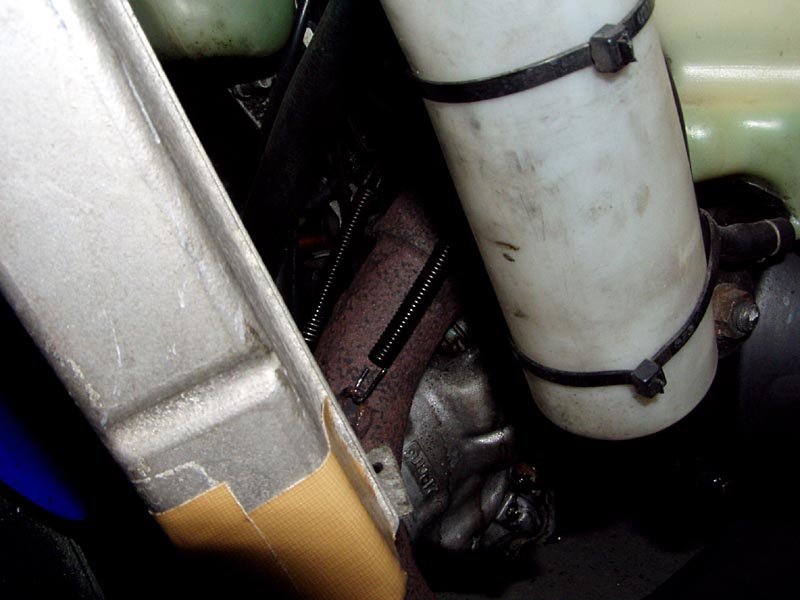

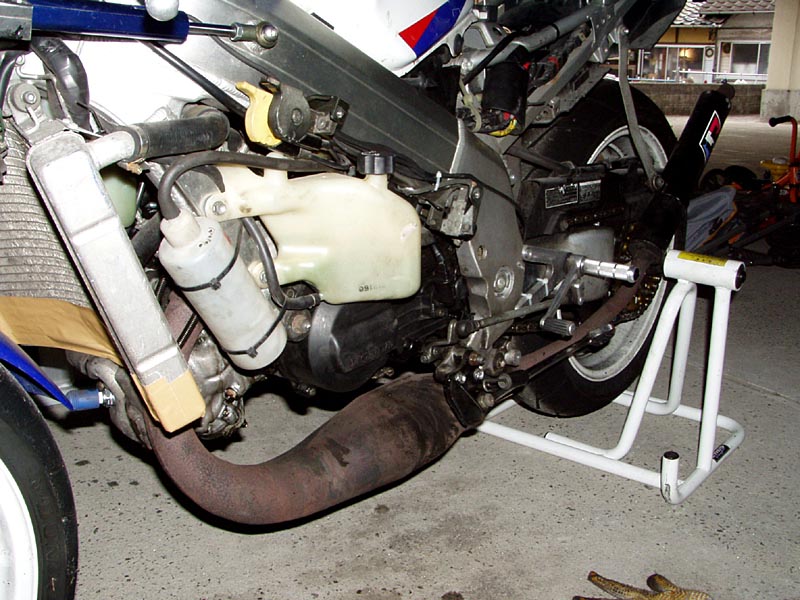

ラジエターが邪魔でちょっと作業し難かったけど・・・左側のチャンバーから取り付け。 |
![pic27](2005_0130/pic27_s.jpg) |
![pic28](2005_0130/pic28_s.jpg) |
![pic29](2005_0130/pic29_s.jpg) |
左側のチャンバーも同様に信越化学のKE-45 を使って、フランジガスケット内部と、チャンバーの取り付け口内部に適当に付ける。 |
![pic30](2005_0130/pic30_s.jpg) |
|
|

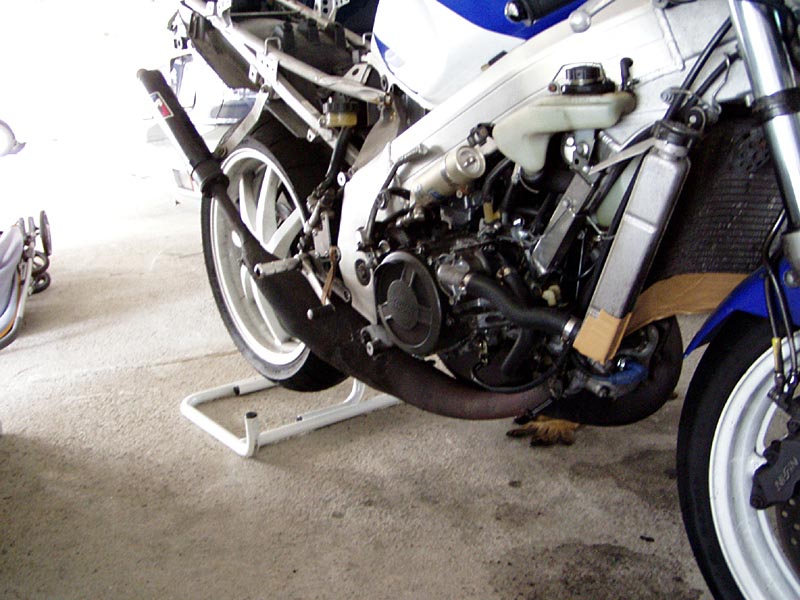

左側は特に問題無く、簡単に取り付け終了。
(4時間耐久レース後に、カウル内部を見ましたが、しっかりと排気漏れ直ってました!) |
![pic31](2005_0130/pic31_s.jpg) |
![pic32](2005_0130/pic32_s.jpg) |
|

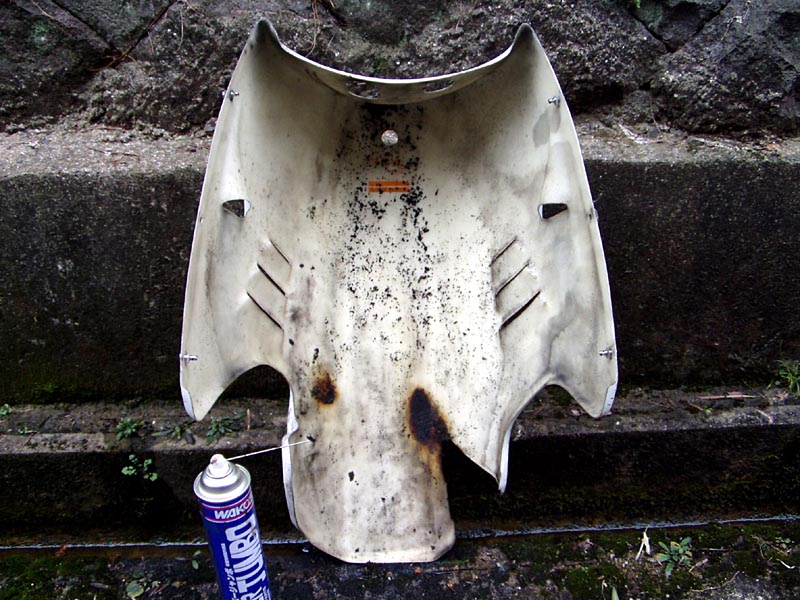

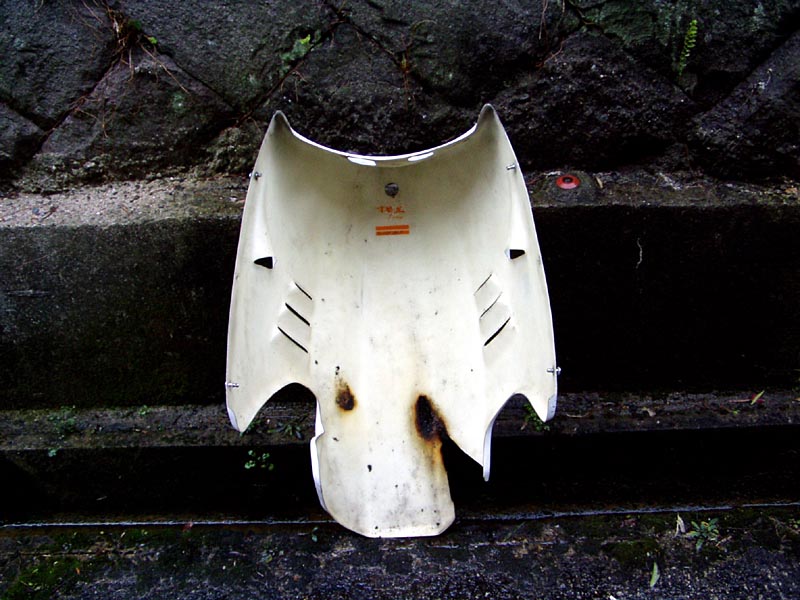

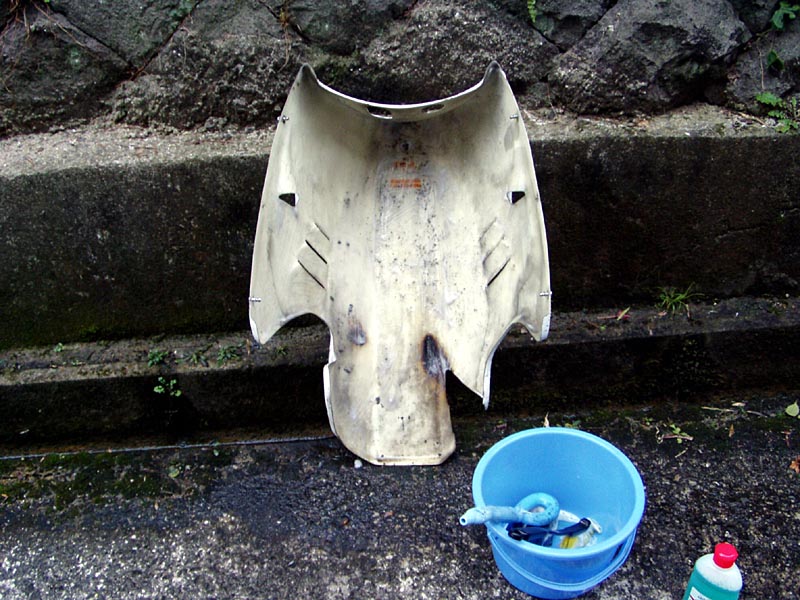

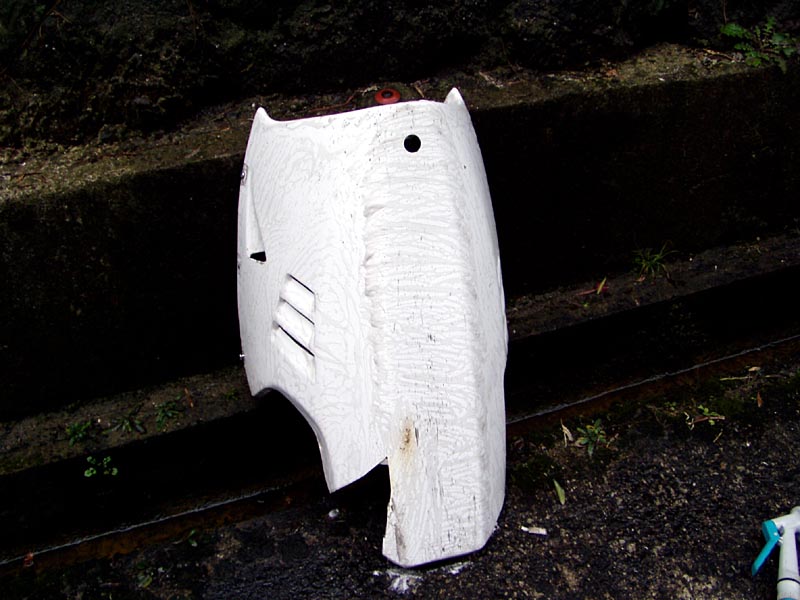

今までの排気漏れで汚れまくりのアンダーカウル内を洗浄。
かなり酷かったので、先にWAKO'Sのパーツクリーナースーパージャンボ で、洗浄。
ある程度落ちてからは、台所からマジックリン を持ってきました。 |
![pic33](2005_0130/pic33_s.jpg) |
![pic34](2005_0130/pic34_s.jpg) |
|
![pic36](2005_0130/pic36_s.jpg) |
![pic37](2005_0130/pic37_s.jpg) |
![pic35](2005_0130/pic35_s.jpg) |

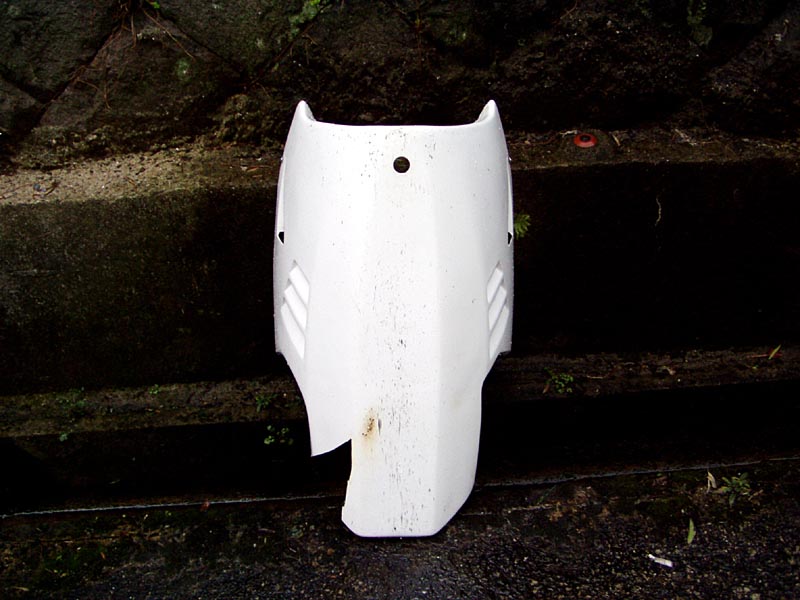

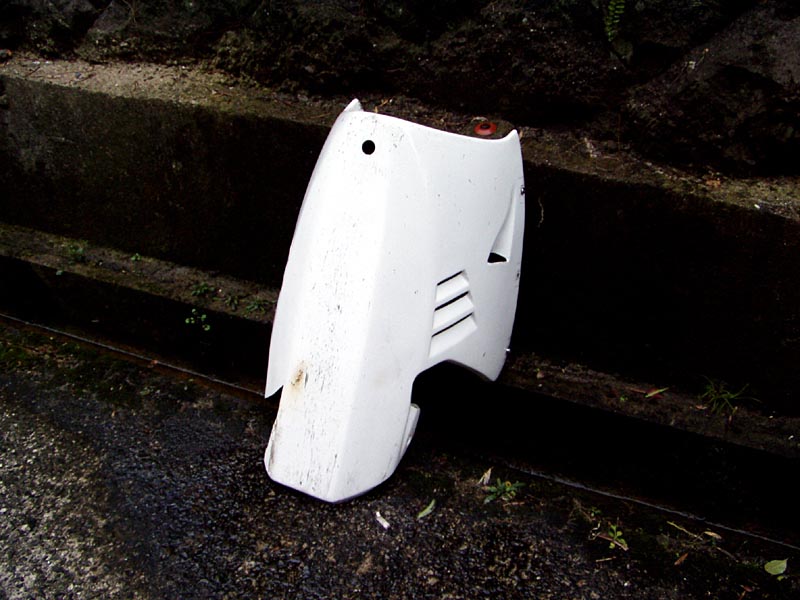

ついでに外側も洗って、結構綺麗になりました。 |
![pic38](2005_0130/pic38_s.jpg) |
![pic39](2005_0130/pic39_s.jpg) |
![pic40](2005_0130/pic40_s.jpg) |

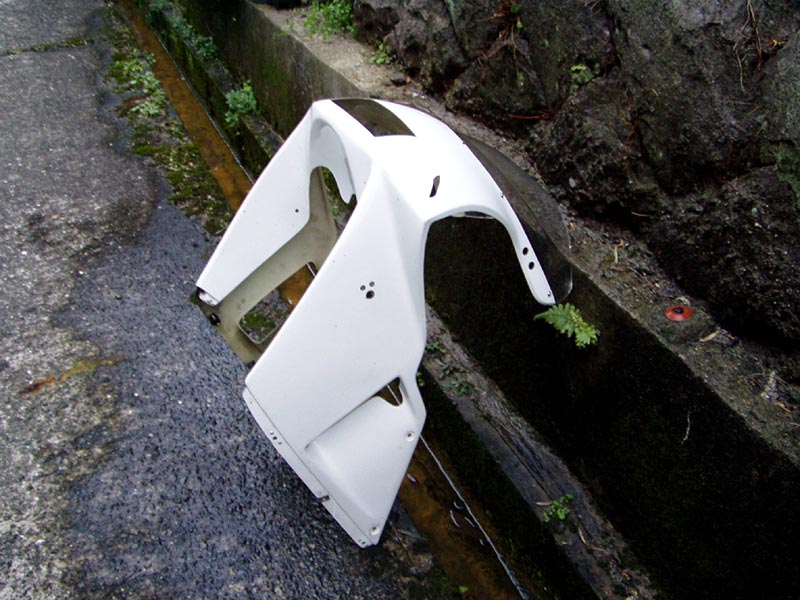

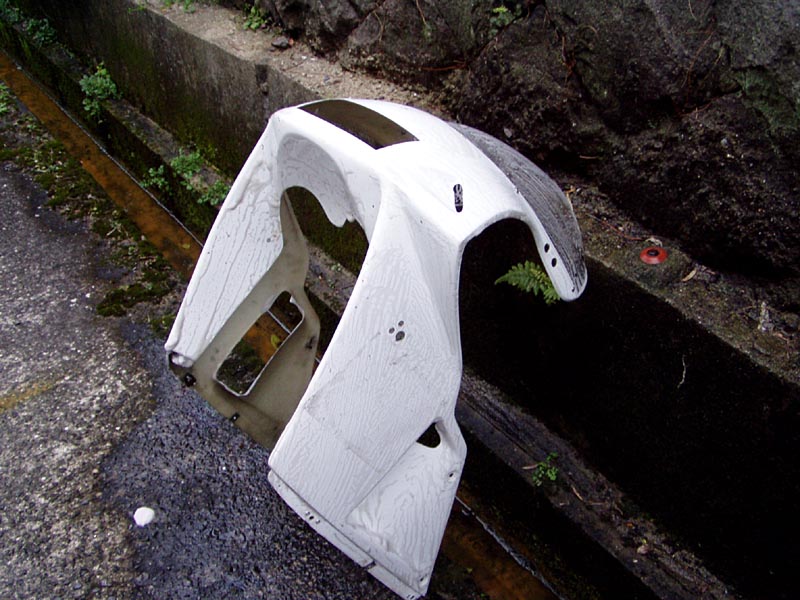

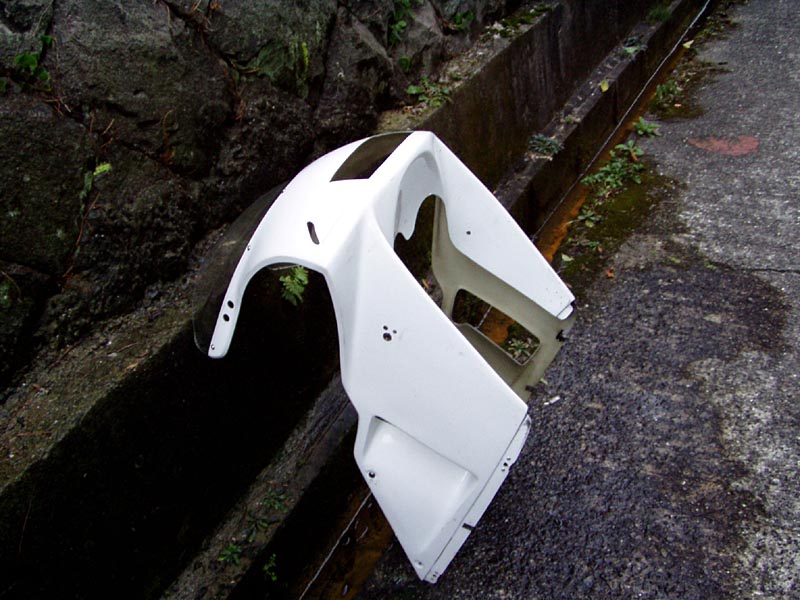

アッパーカウルもついでの洗いました。うんうん、綺麗になった。 |
![pic41](2005_0130/pic41_s.jpg) |
![pic42](2005_0130/pic42_s.jpg) |
|

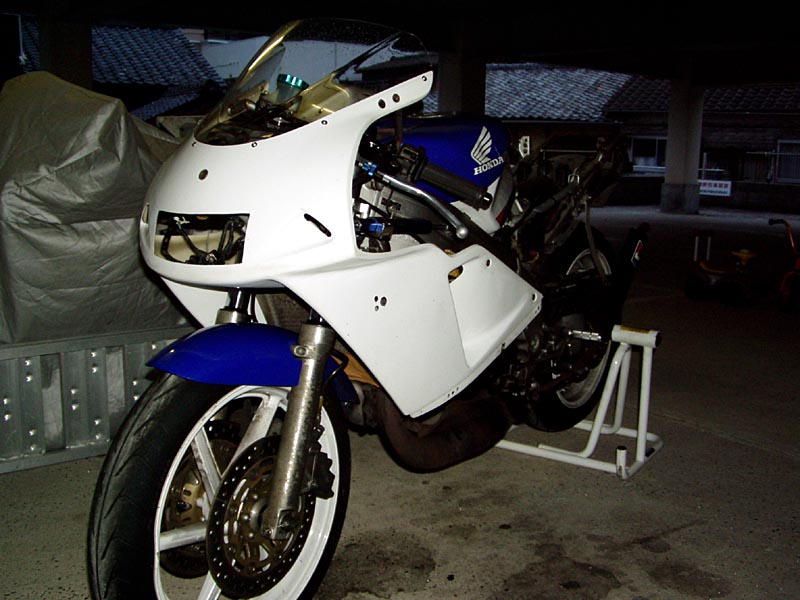

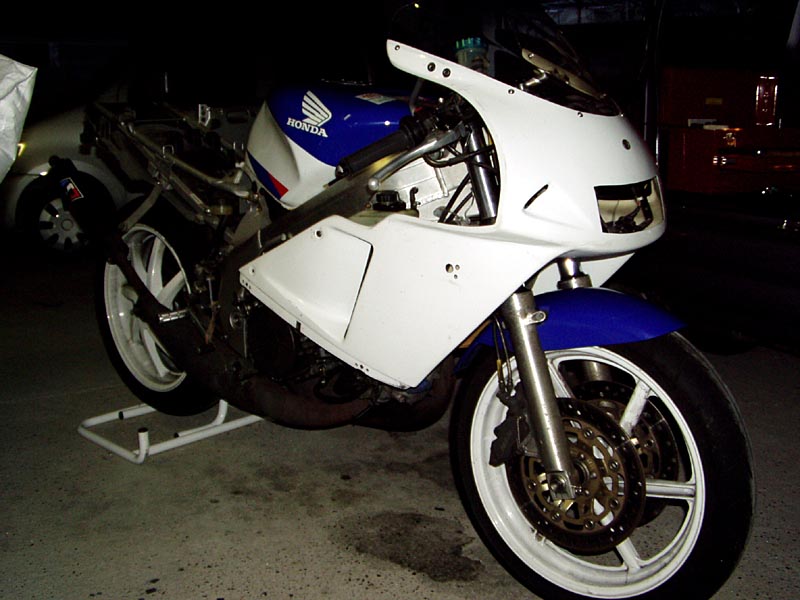

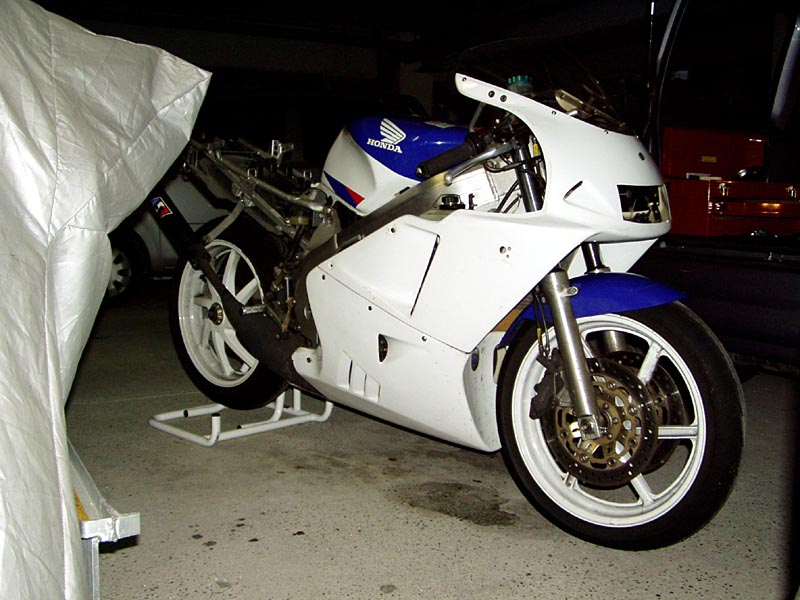

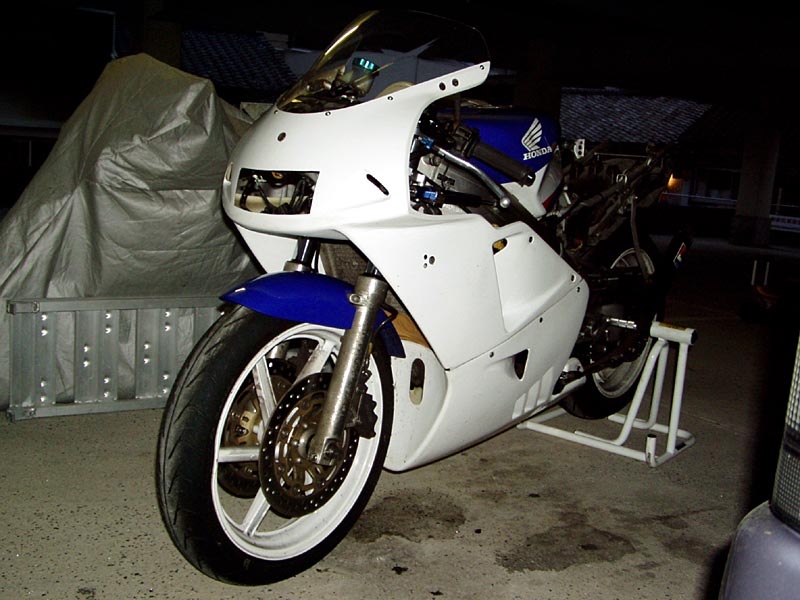

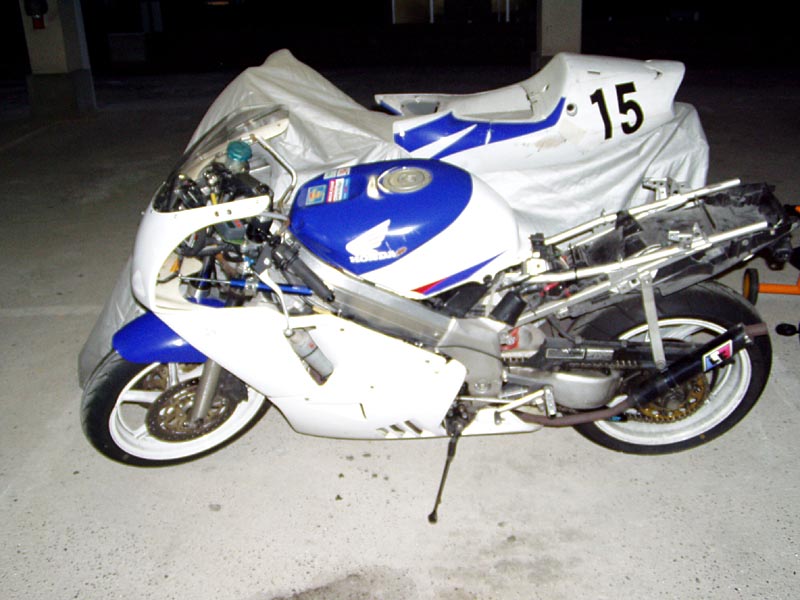

そして、車体への取り付け、まずはアッパーカウルから・・・ |
![pic43](2005_0130/pic43_s.jpg) |
![pic44](2005_0130/pic44_s.jpg) |
![pic45](2005_0130/pic45_s.jpg) |
そして、アンダーカウルを取り付ける、4つがクイックリリース化されて、取り付けが早い(嬉) |
