楽しみながら攻めつづける!
−HONDA '88NSR250R & '94NSR250R SE−

[検索方法]

メンテもどき!の画像集
作業している山下はメカ弱&ど素人です(汗)・・・内容に間違いがある&参考にならない可能性が高いです。
お薦めコンテンツ 楽しみながら攻めつづける!
ミッションオイル交換、チェーンメンテ、P-LAP取付など  2005年1月29日
 2月6日のライスポ4耐に向けての、準備を先週に引き続き行いました。
午後からは、休日出勤だったので(涙)・・・午前中に出来る範囲での作業となりました。

先週の作業は⇒キャブセティング変更、プラグ交換など  2005年1月22日

pic01 pic02

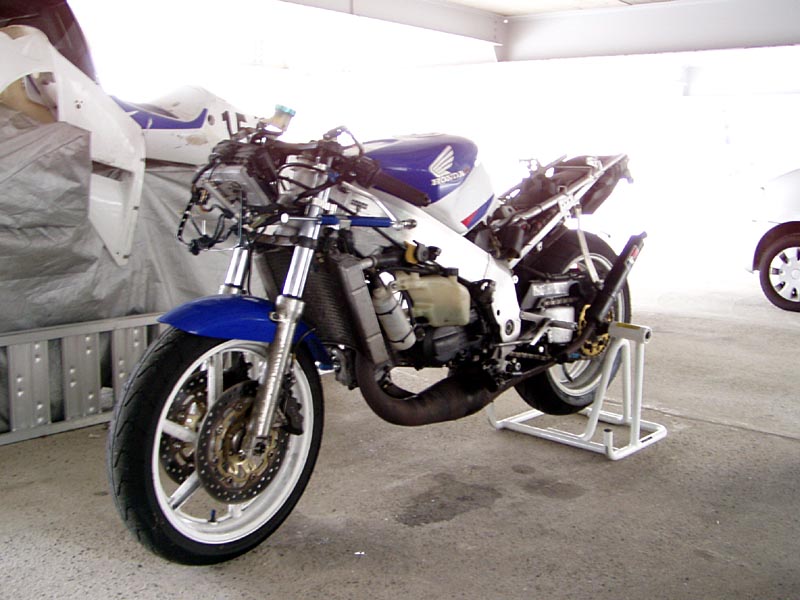

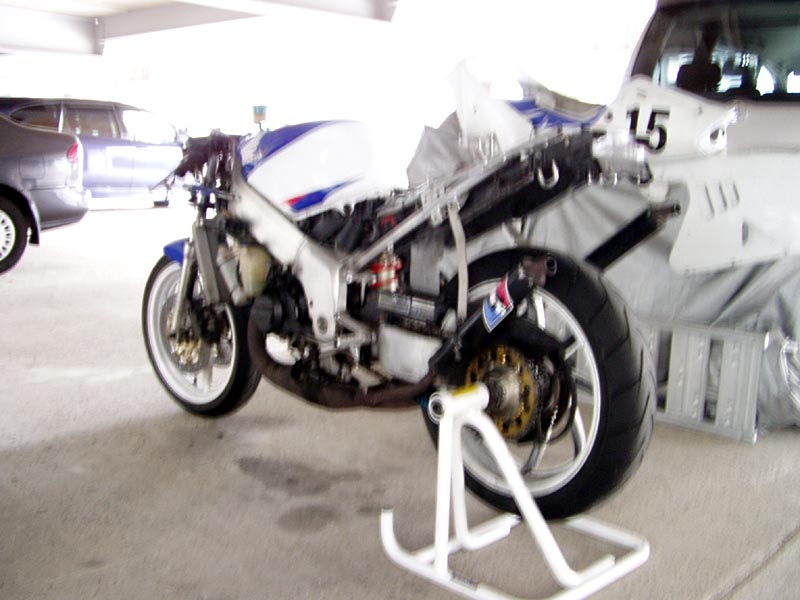

 まずは、プロアーム用のRスタンドでマシンを固定して・・・(朝っぱらで寝ぼけてたのか、ぶれてるな〜汗)
pic06 pic07

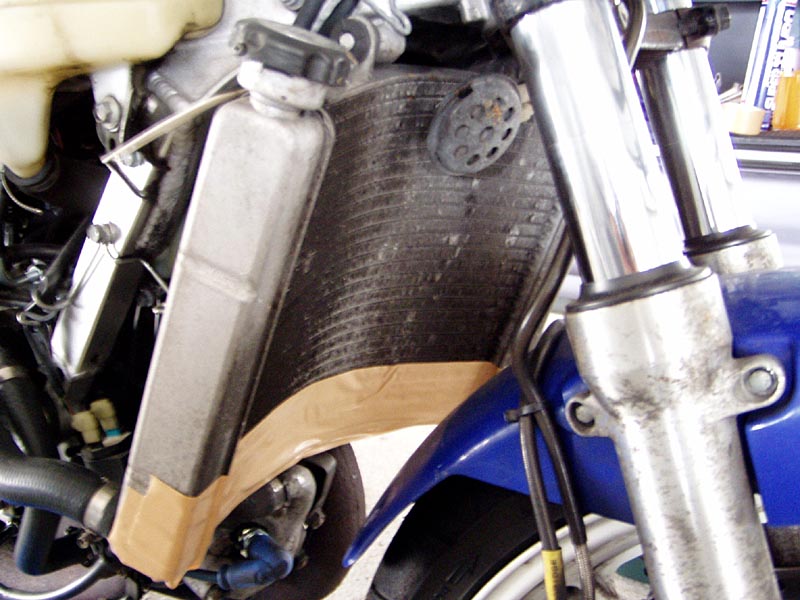

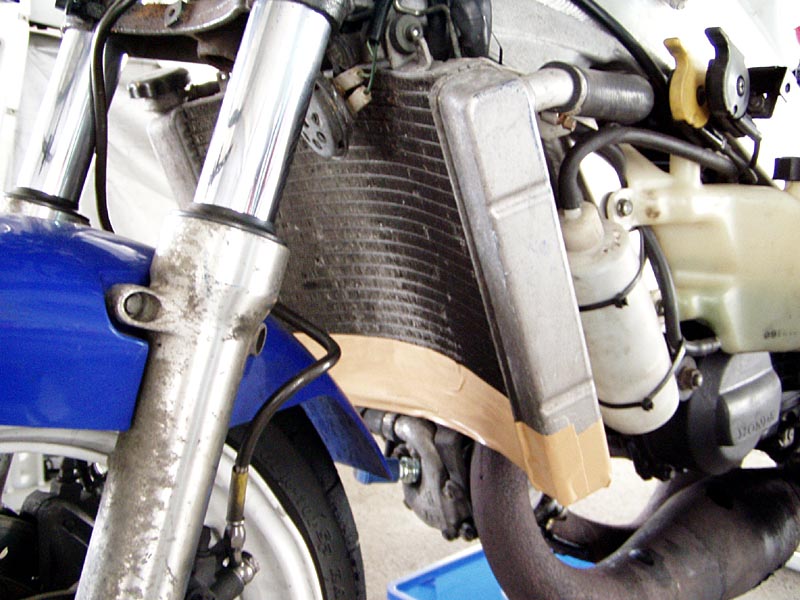

 2月で真冬の耐久レースになるので、カウル類も付いてないので作業しやすいし、ラジエター下部にガムテープを貼る。去年の感じからするとこの位で十分かな?
pic03

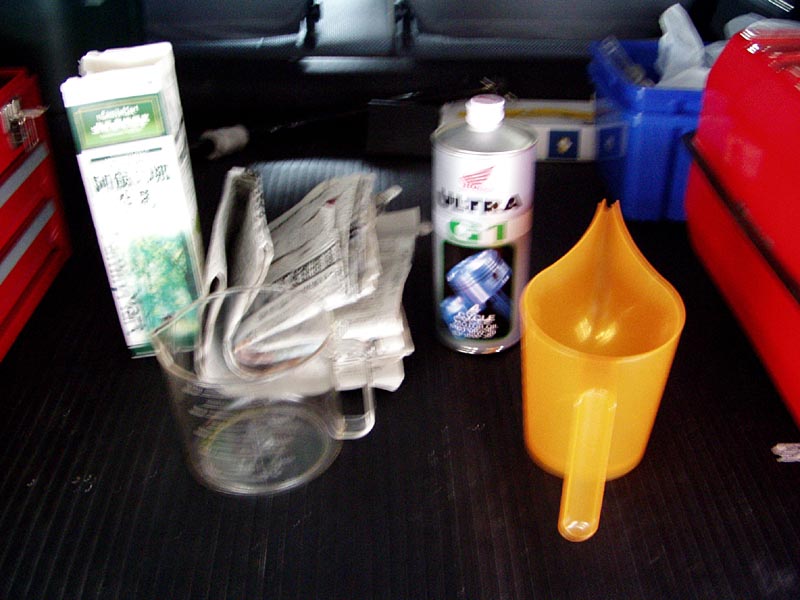

 ミッションオイルに取り掛かります。オイルは「純正のG1」を消耗品と割り切って、レースに参戦する度に新品交換しています。
牛乳パックの空箱と新聞紙は、廃油の処理に使いますよ。
pic04

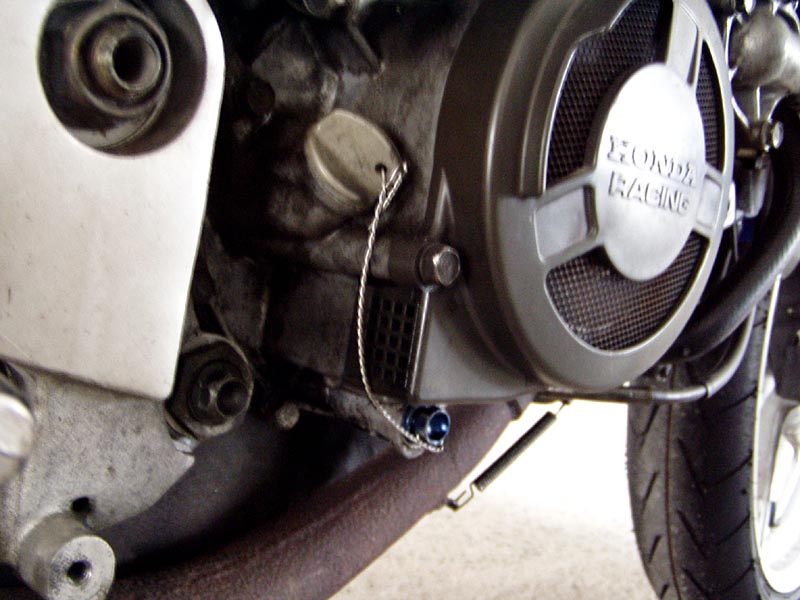

 フィラーとドレンはワイヤーロックしているので、ワイヤーをニッパーで切って、ワイヤーを取り除きます。
作業しつつ、エンジンをかけてしばらく暖気しました。
pic08 pic09 pic11

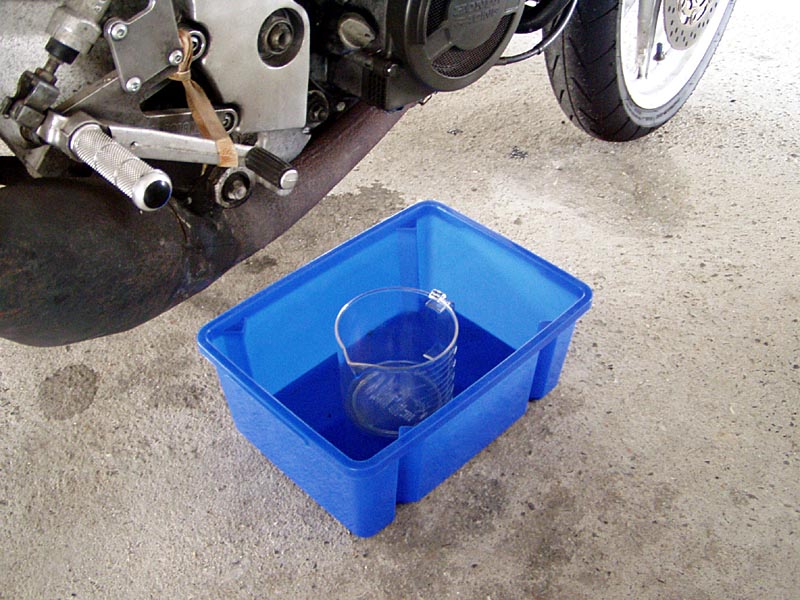

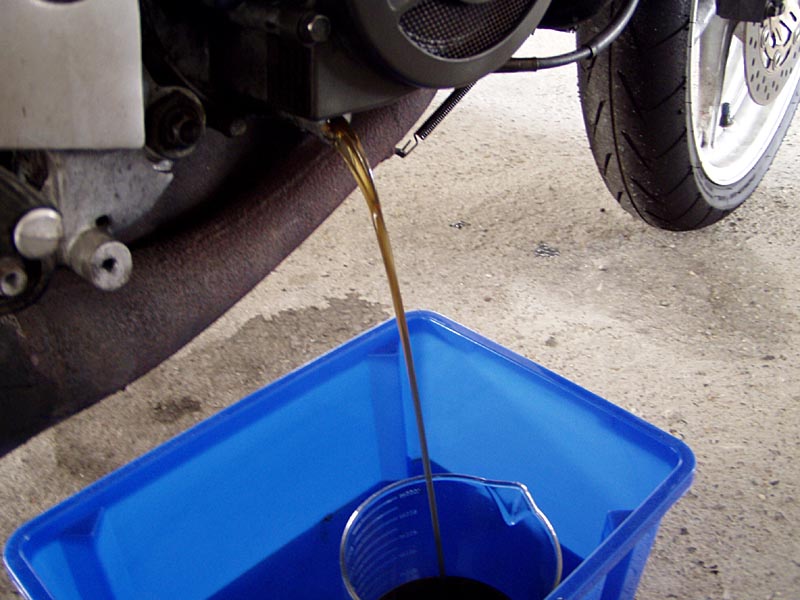

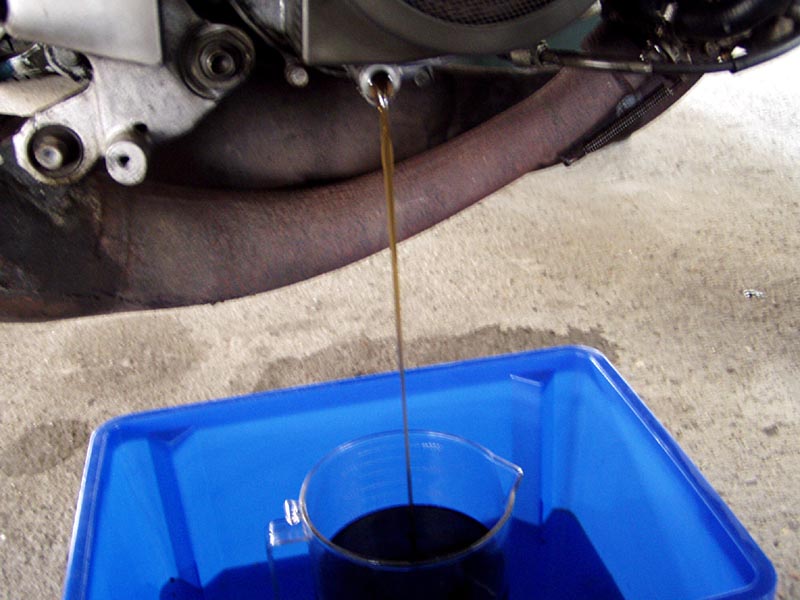

 オイル受けを配置して、ドレンを抜いて、オイルを抜き作業開始です。
フィラーも抜いて、キックを数回踏んで、オイルを抜きました。
pic10 pic13

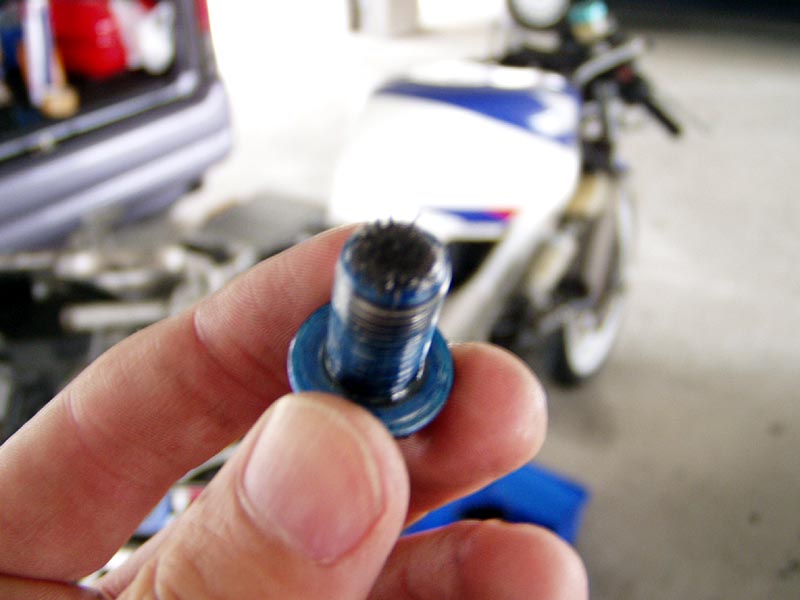

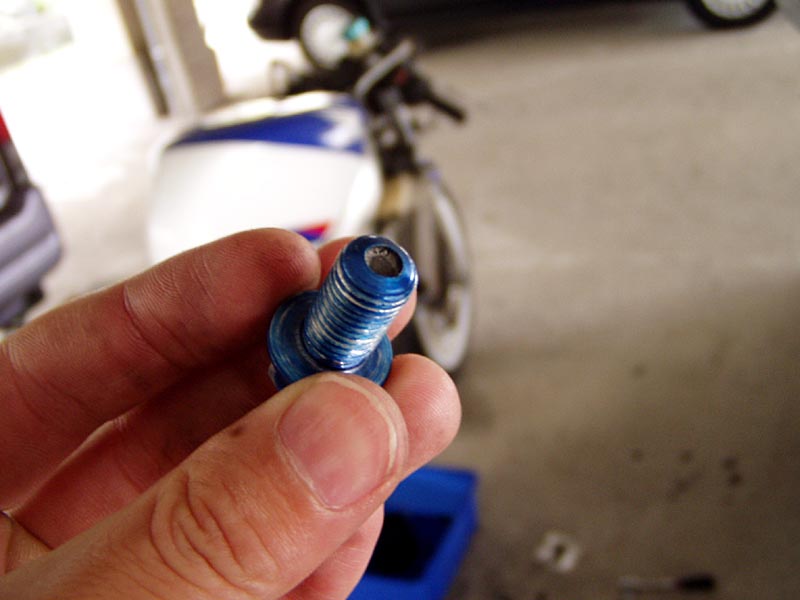

 たしかPOSH製のドレンだったかな?ワイヤーロックできるように穴が開いていたので購入しました。
先に磁石が付いていて、金属粉が付いてたので、綺麗にウエス等で拭き取りました。
pic14 pic15

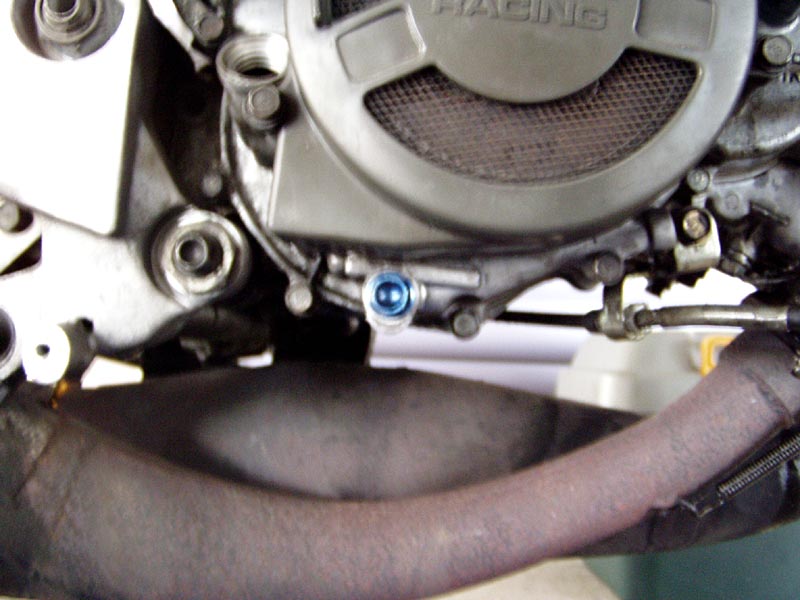

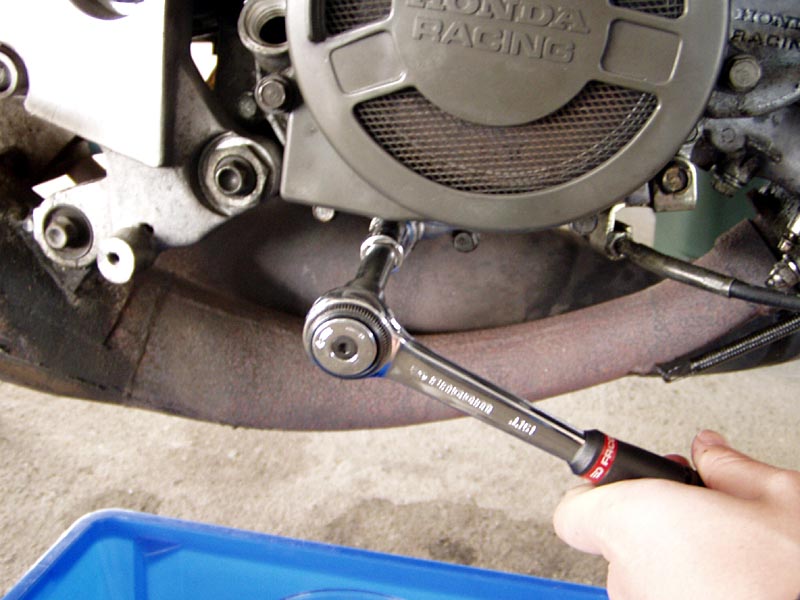

 そして、ドレンを取り付けて・・・
pic16 pic18

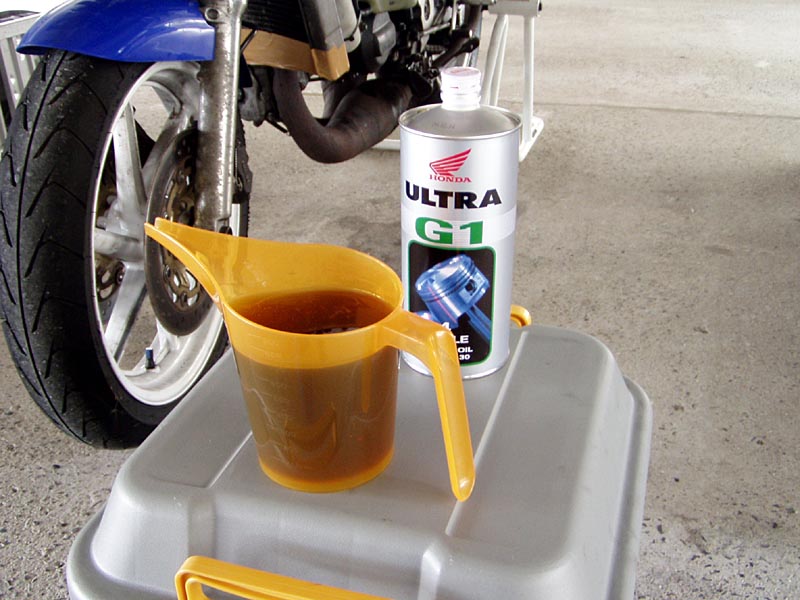

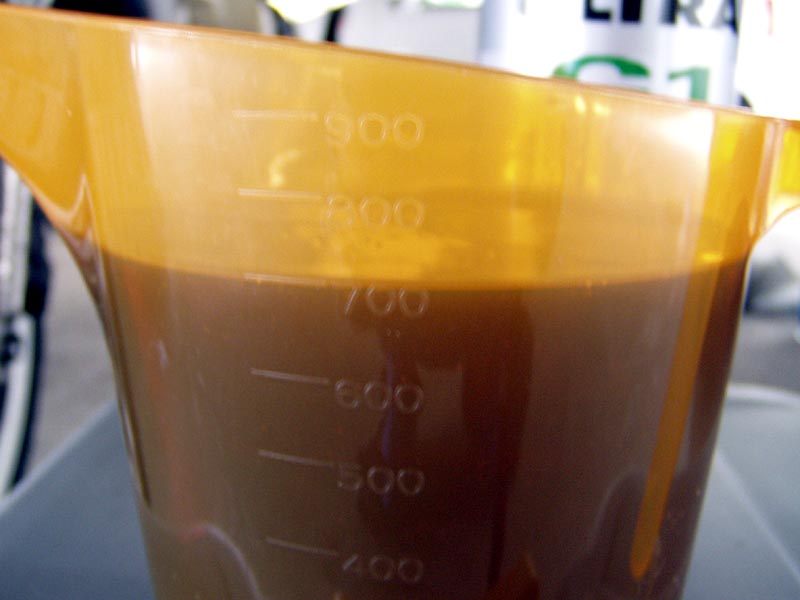

 先週100円ショップで購入した、水差しにオイルを700ml注ぐ。
pic19 pic20

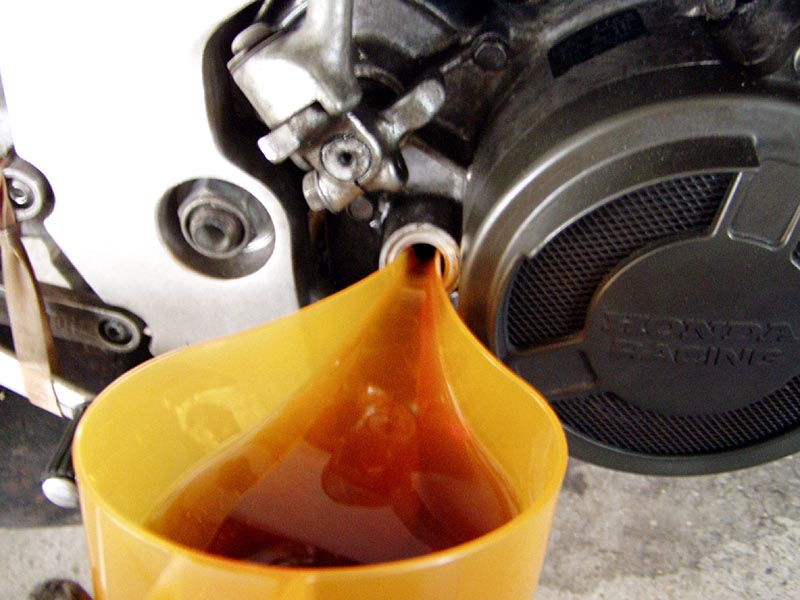

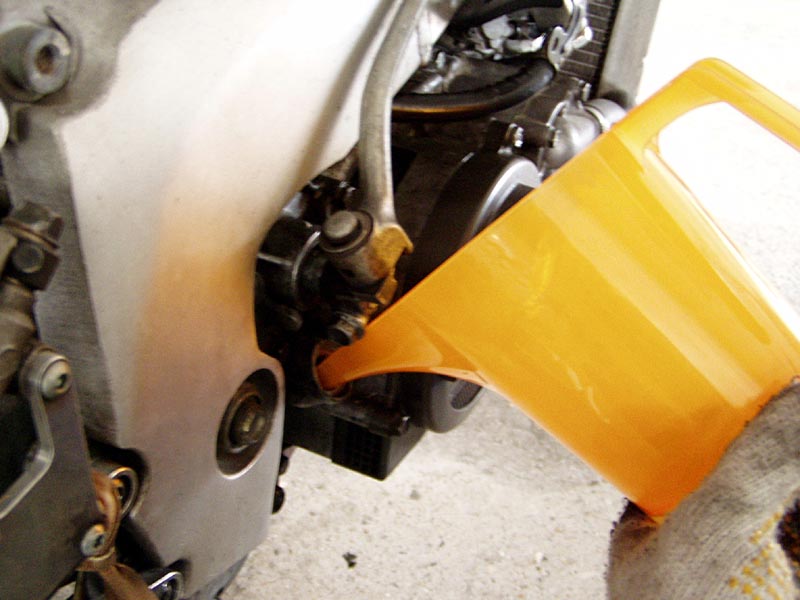

 狭い口が、予想通りぴったりで、オイルを注ぎ込みました。
pic21 pic22 pic23

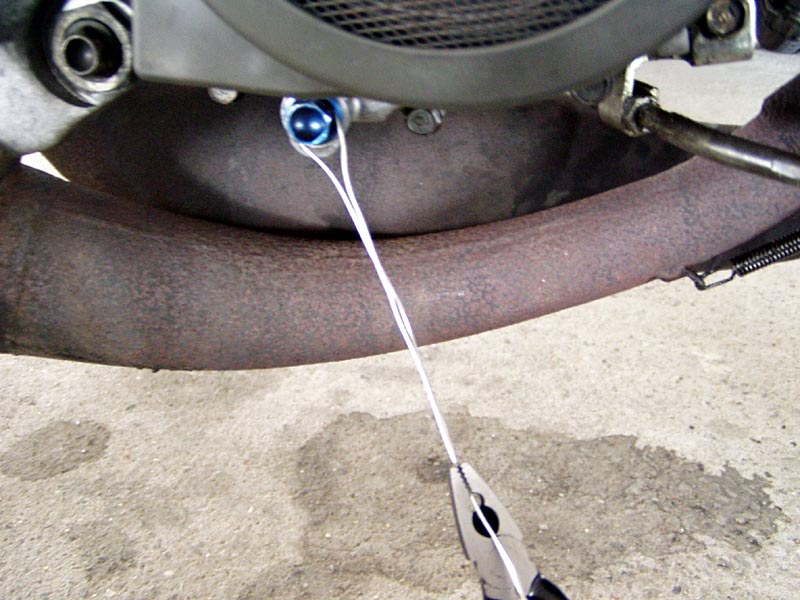

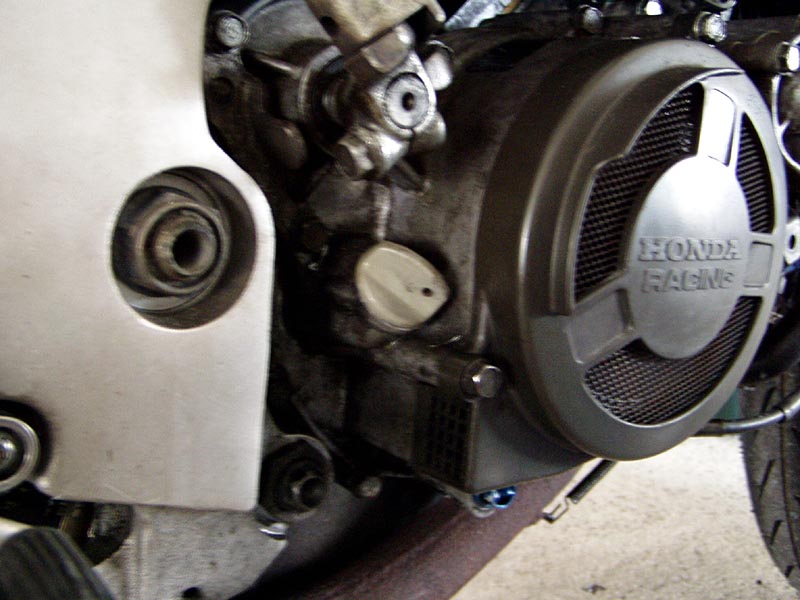

 フィラーも取り付けて、ワイヤーロックの作業開始!

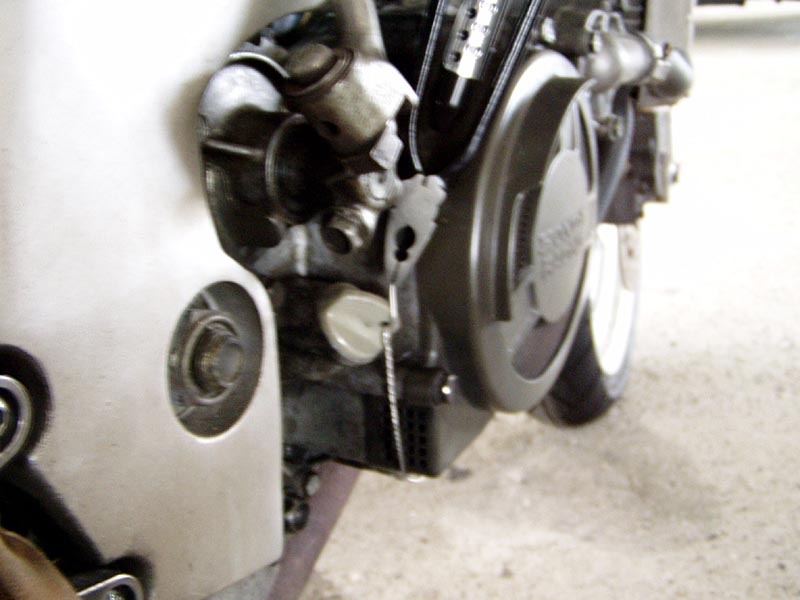

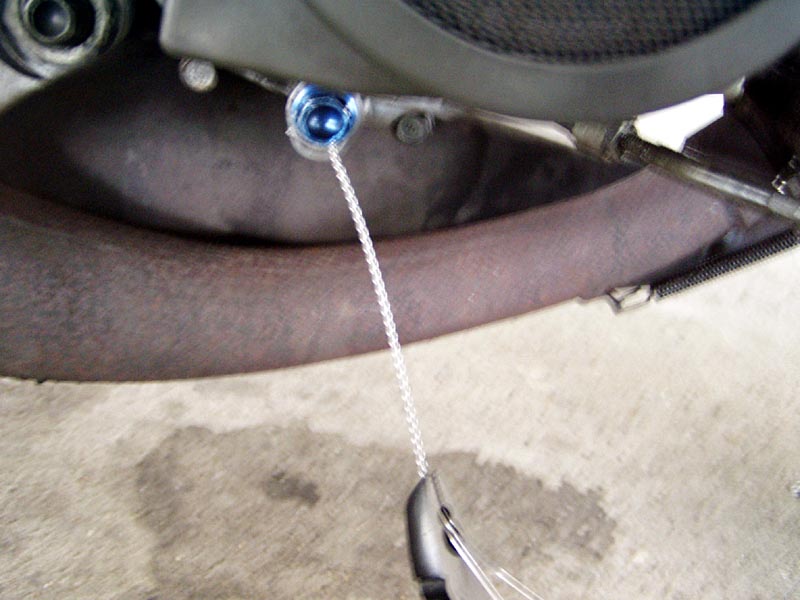

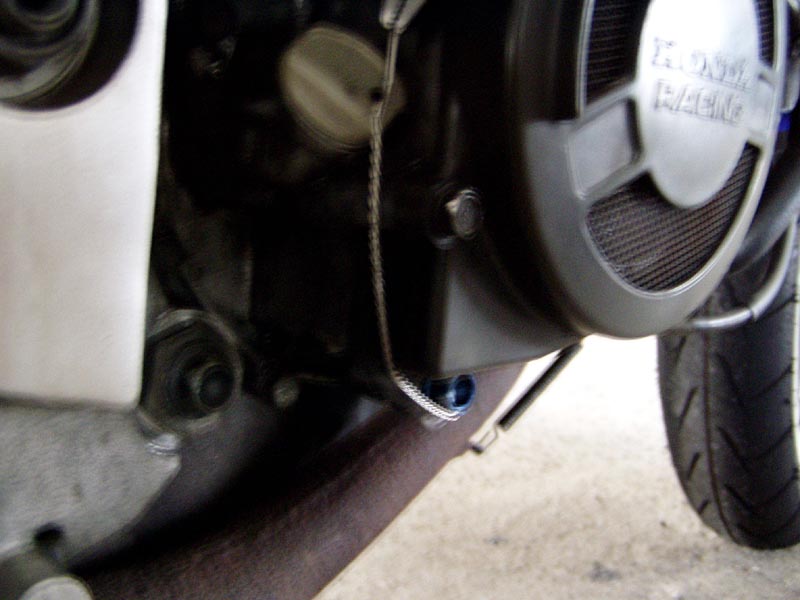

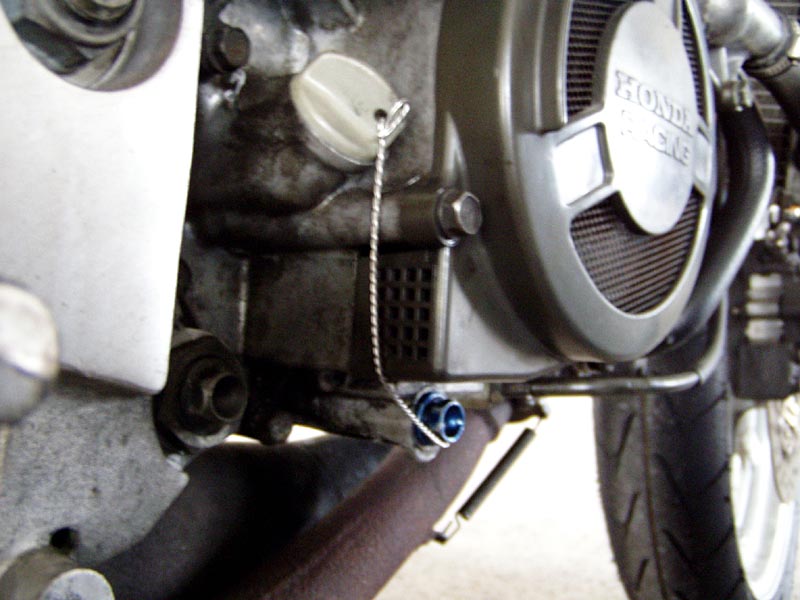

ステンのワイヤーをドレン〜フィラー間の長さの2倍よりも長く切って、まずはドレンの穴にワイヤーを通して、フィラーまでの長さでワイヤーツイスターで固定して、ワイヤーツイスターを使って、グルグルとワイヤーをねじ込みます。
pic24 pic25 pic26
 次にフィラーの穴に、まだねじ込まれてないワイヤーを通して、ワイヤーツイスターで固定して、同様にねじ込みワイヤーロック終了。
pic27 pic28 pic29

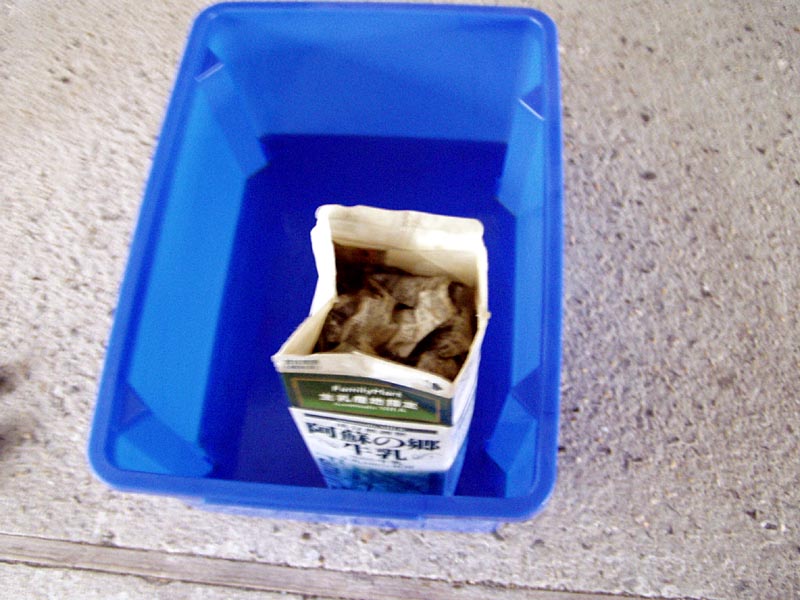

 抜き取ったミッションオイルは、空の牛乳パックに適当に新聞紙を切り裂いて詰めて、オイルを注ぎ込んで、一杯になるまで新聞紙を適当に切り裂いて詰め込んで、染み込ませます。
パックの口をガムテープで塞げば、燃えるゴミで処分。
(この方法は、以前yappoさんに教えてもらい、その後自宅で交換する際にはこの方法です。)
pic30 pic31 pic32

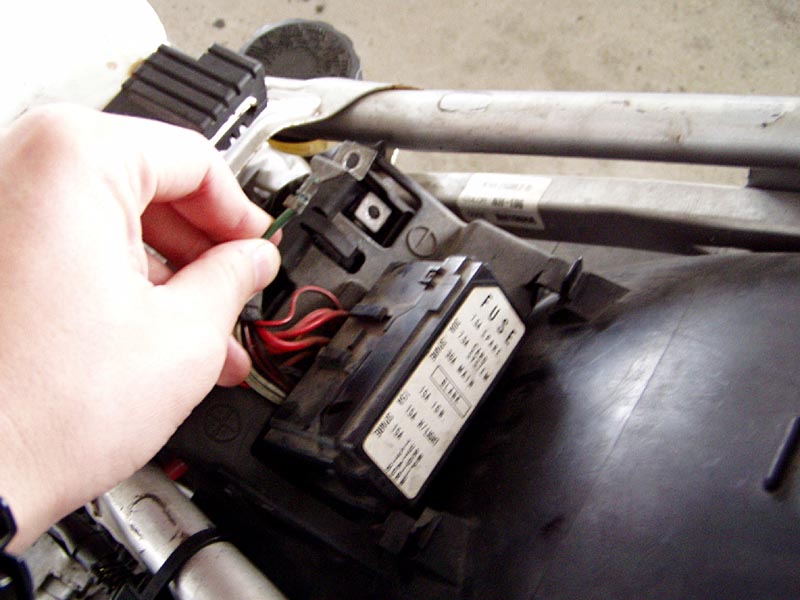

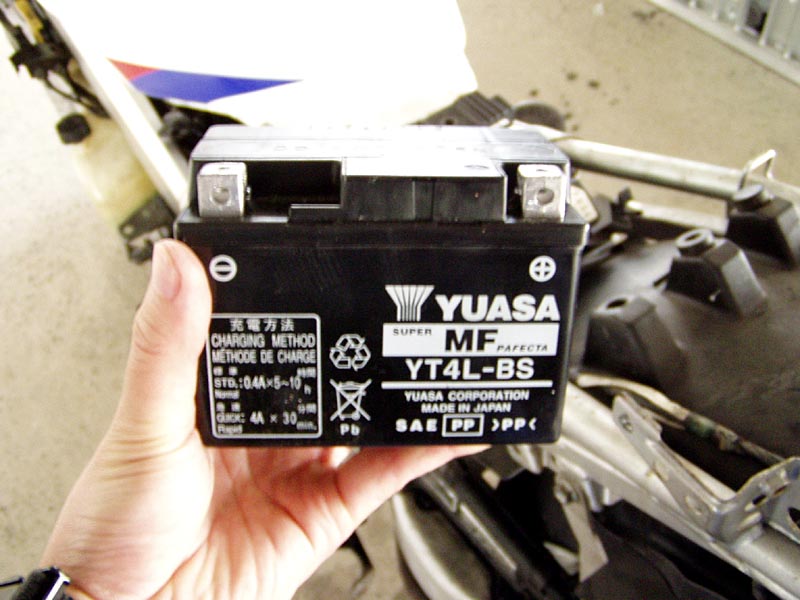

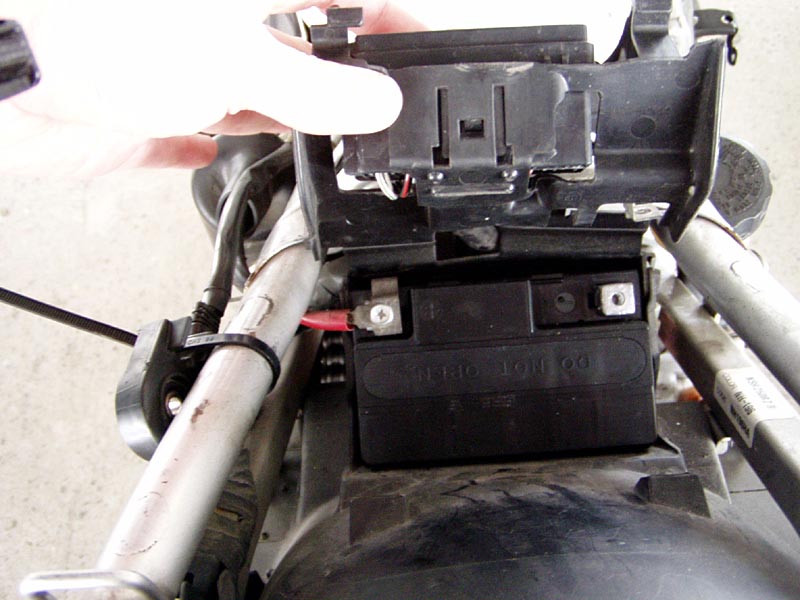

 9月のライスポ秋大会から、まともに乗って無かったので・・・念の為にYUASA YT4L-BSを外して充電しておく事に、なので、取り外しました。
pic33
 4時間も走るから、チェーンのメンテもしておくかと思い、チェーンルブを注すだけでなく、チェーン洗浄から作業する事にしました。

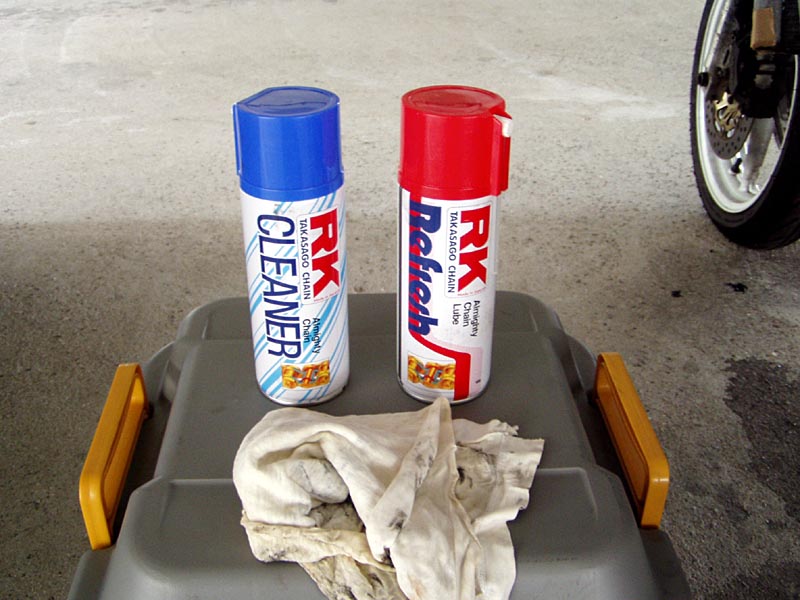

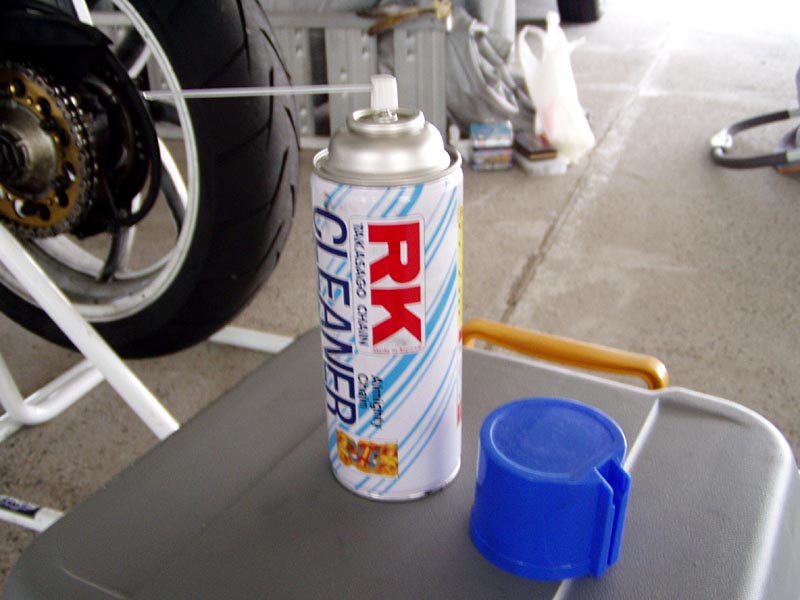

青い方が「RKのチェーンクリーナー」で、赤い方が「RKのチェーンルブ」です。
pic36 pic34 pic35

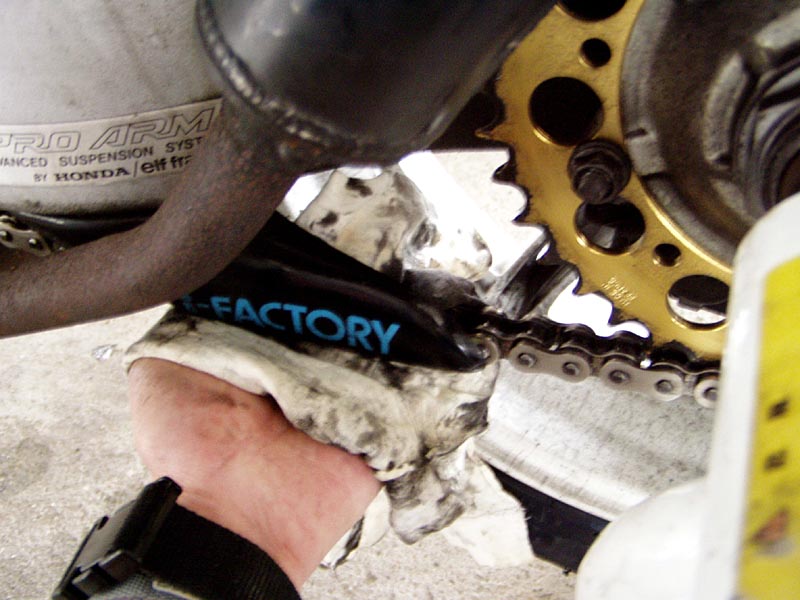

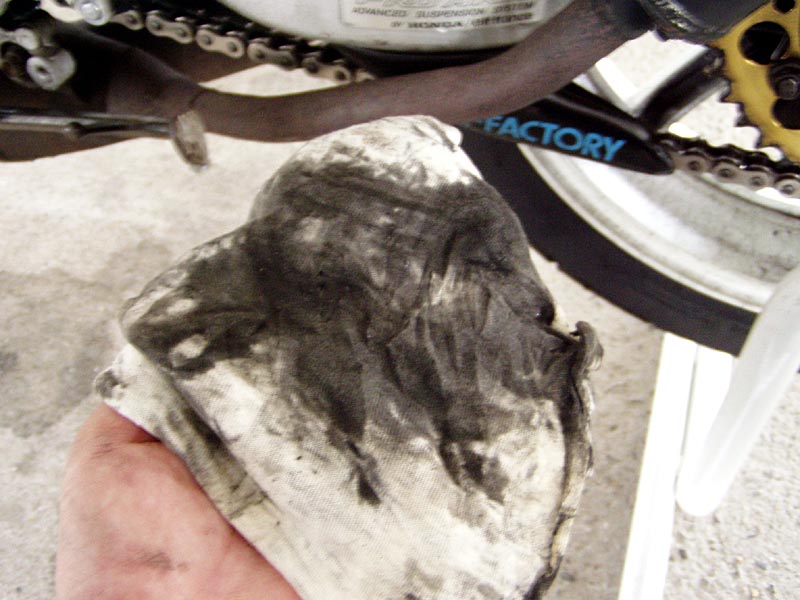

 先に「RKのチェーンクリーナー」を使っての作業、チェーンに内側から吹いて・・・ホイールを回しながらウエスで拭き取りました。
チェーンとスプロケに挟まれて怪我しないように、タイヤは逆方向に回して作業して下さいね。
pic37 pic38

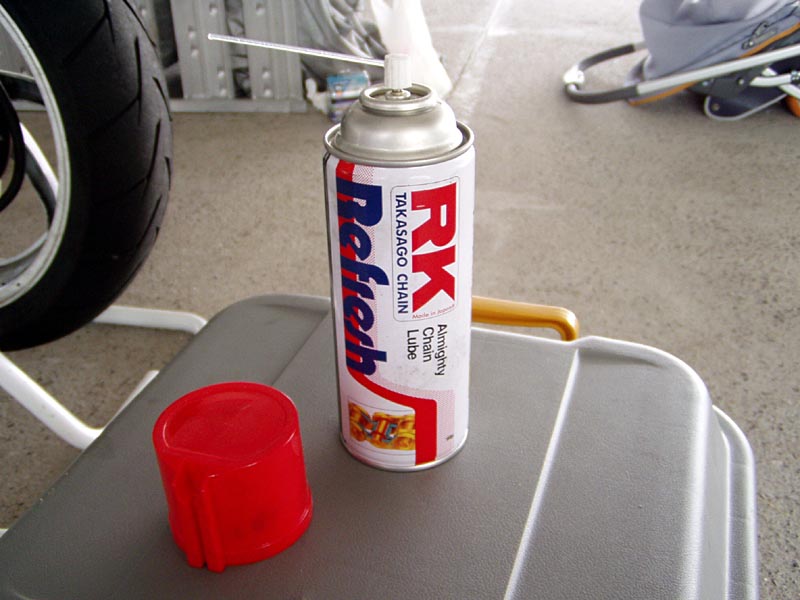

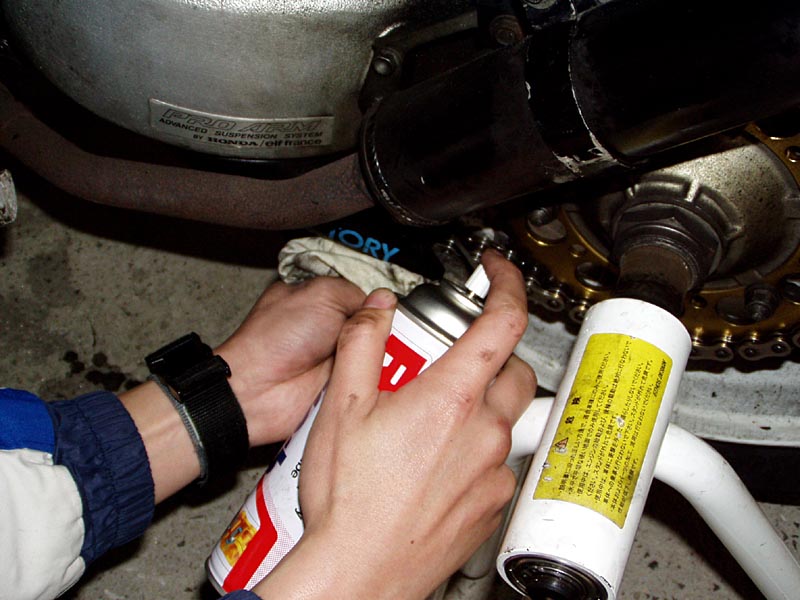

 そして「RKのチェーンルブ」を使って、チェーンに油を注す・・・っと一人だと作業し難いので、嫁はんを呼んで、嫁はんにタイヤ回してもらう事に。
タイヤにつかないようにウエスで飛び散りを防止しながら、チェーンに吹いていきました。
クリーナーを使った後だったので、気持ち多めに吹いて、ウエスで余分な分は拭き取ったつもりでしたが・・・。

2/5に前日練習した時に、チェーンルブが少し垂れてました。>付け過ぎだったみたい。。。
pic39 pic40

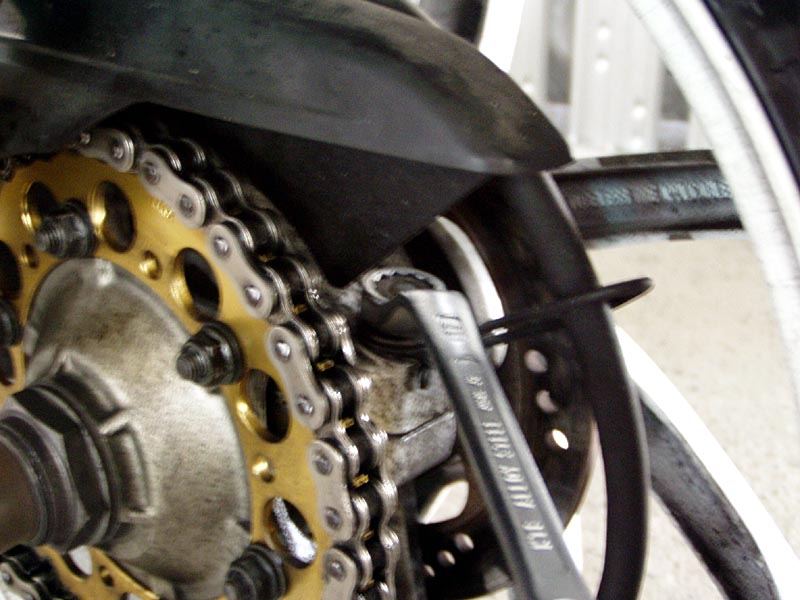

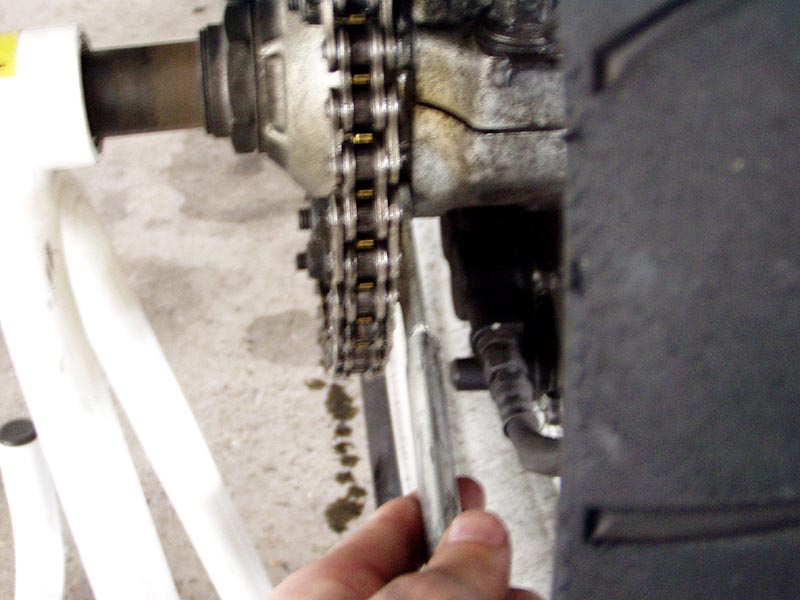

 純正の工具を使って、チェーンの張りも調節しておきました。
pic41 pic42

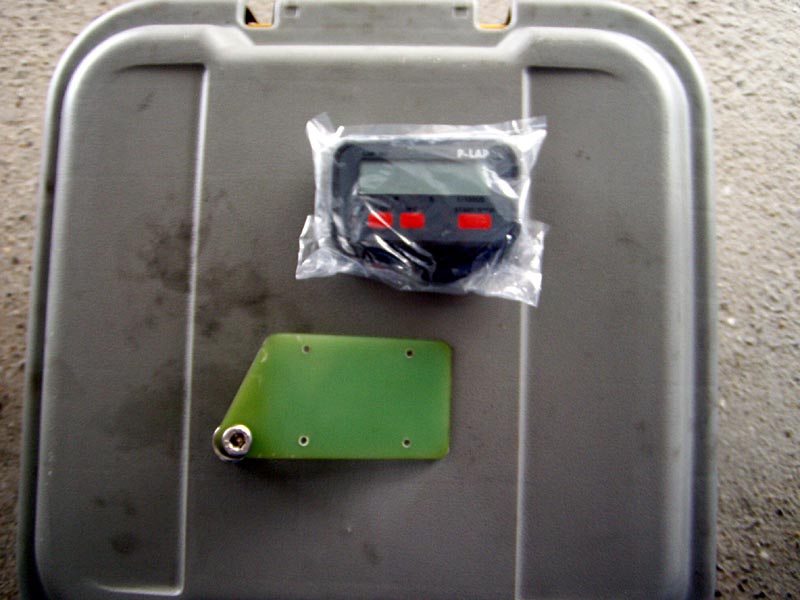

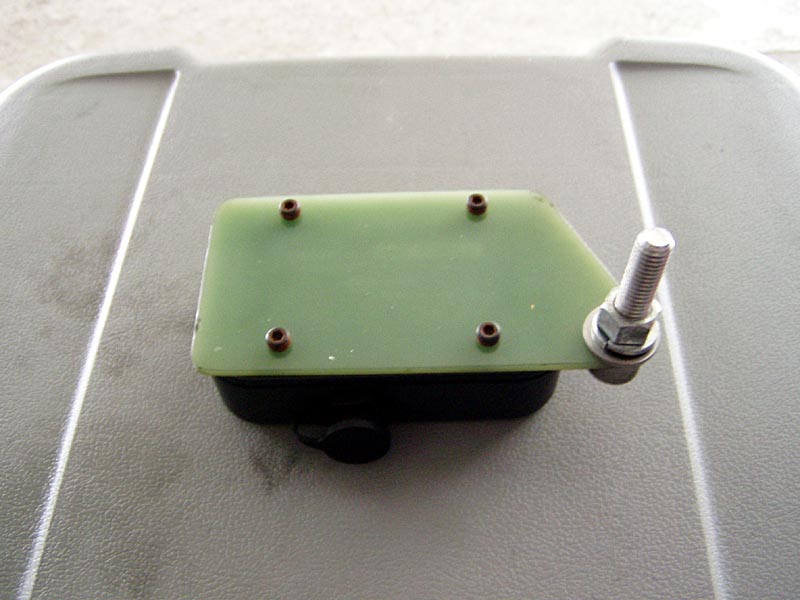

 液晶のトラブルで、修理から戻ってきたP-LAPを取り付けます。

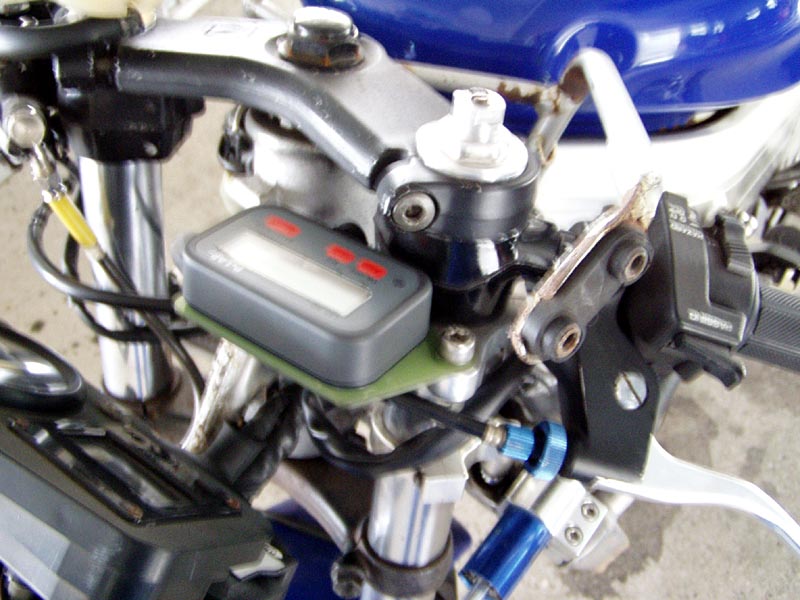

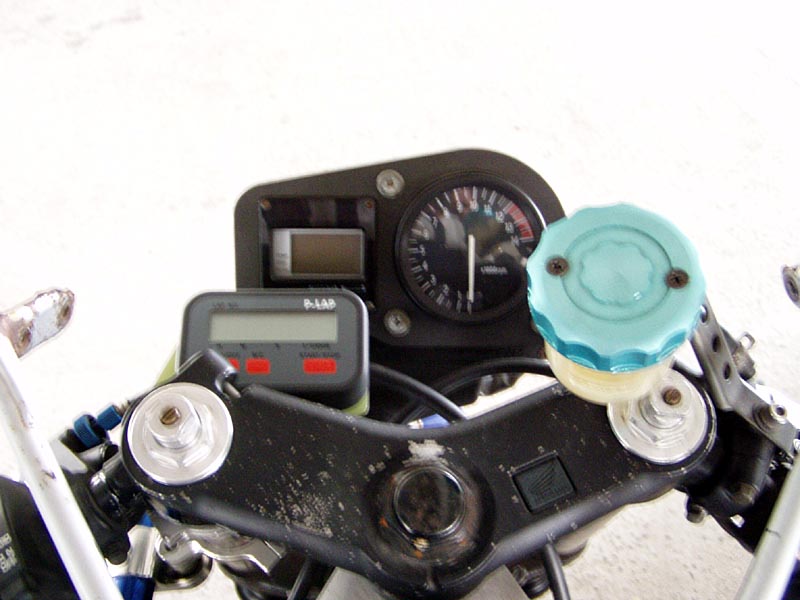

まずは、SEのひろさんから作ってもらった、取り付け板に固定します。
pic43 pic44 pic45

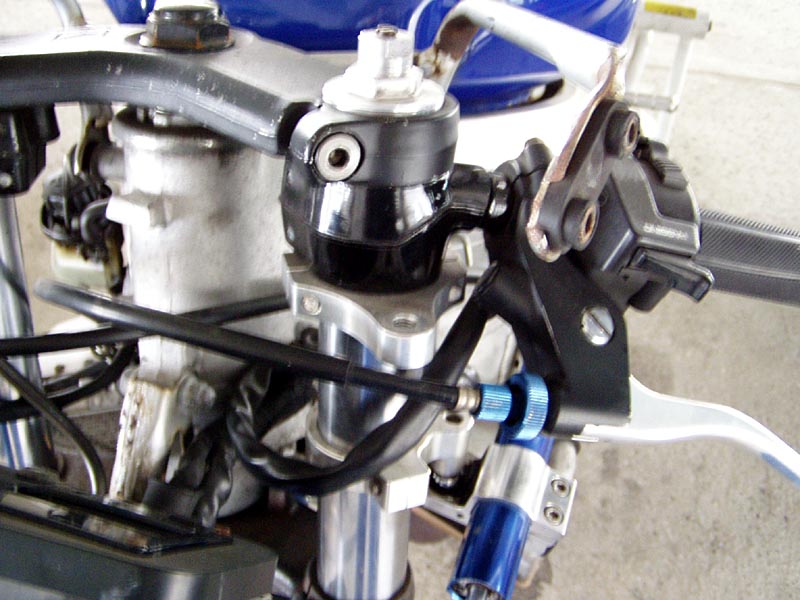

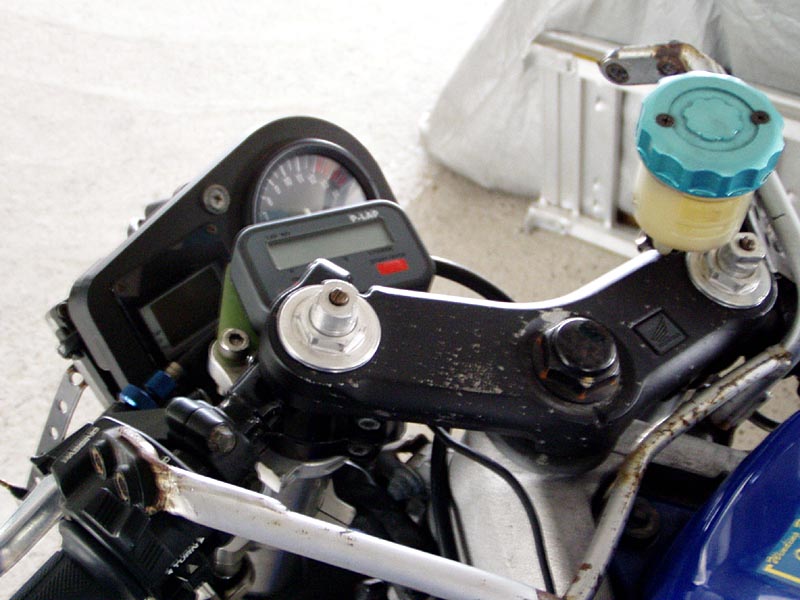

 そして、ステダンのブラケットを利用して取り付け。
pic46 pic47

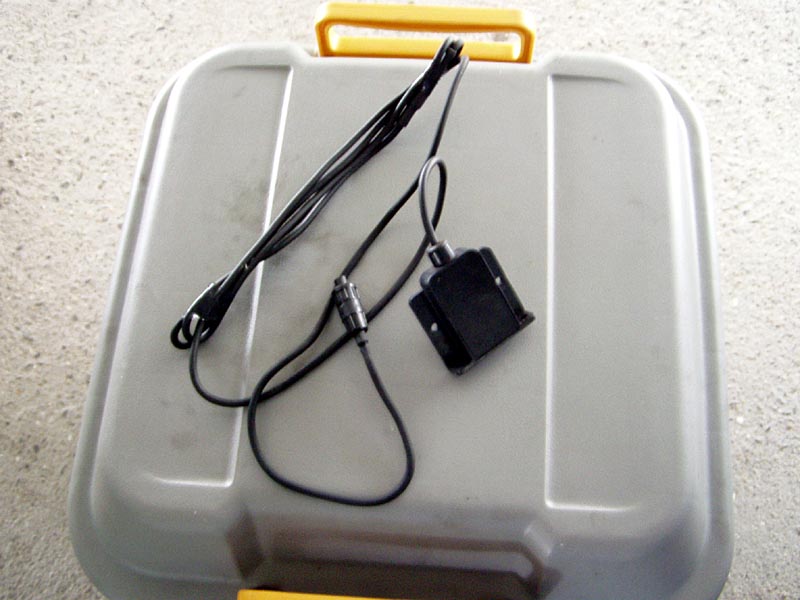

 センサー部が、なかなか見つからずに・・・嫁はんと自宅を探索?
結果・・・サーキットに持っていくHRCのバック内に入ったままでした(汗)

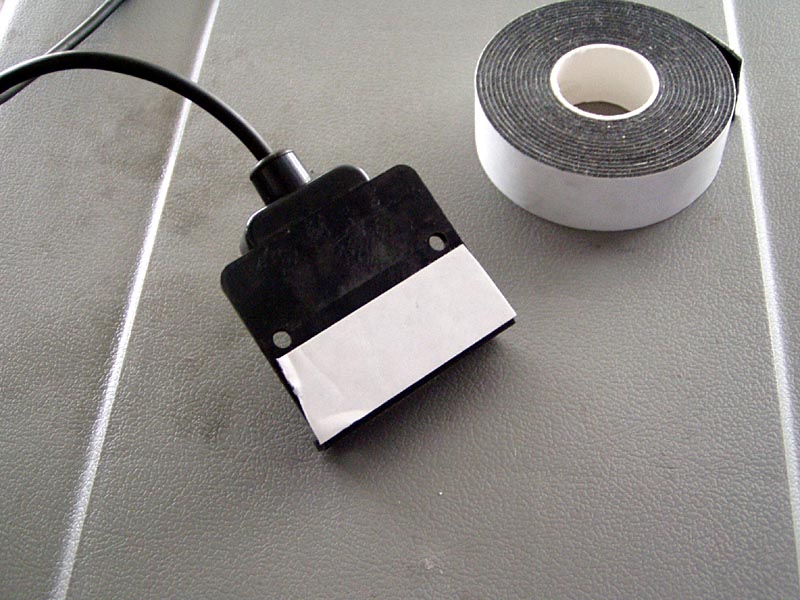

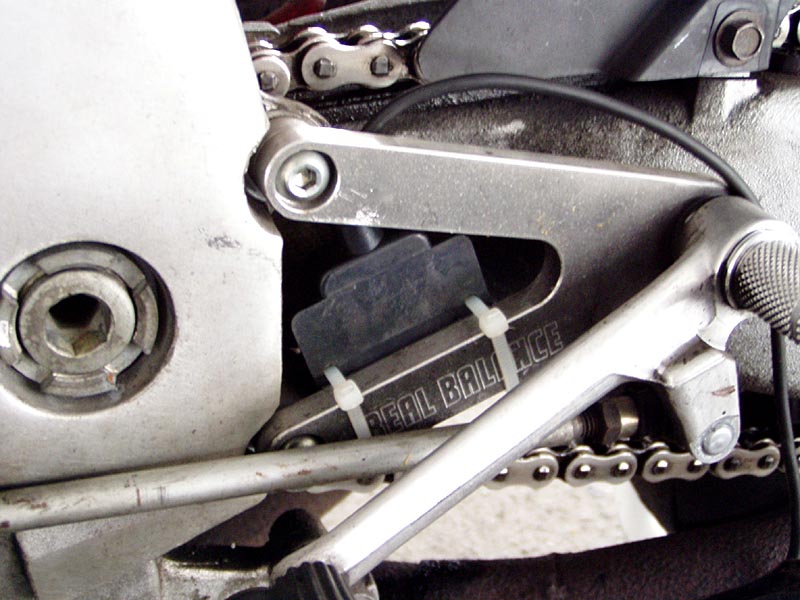

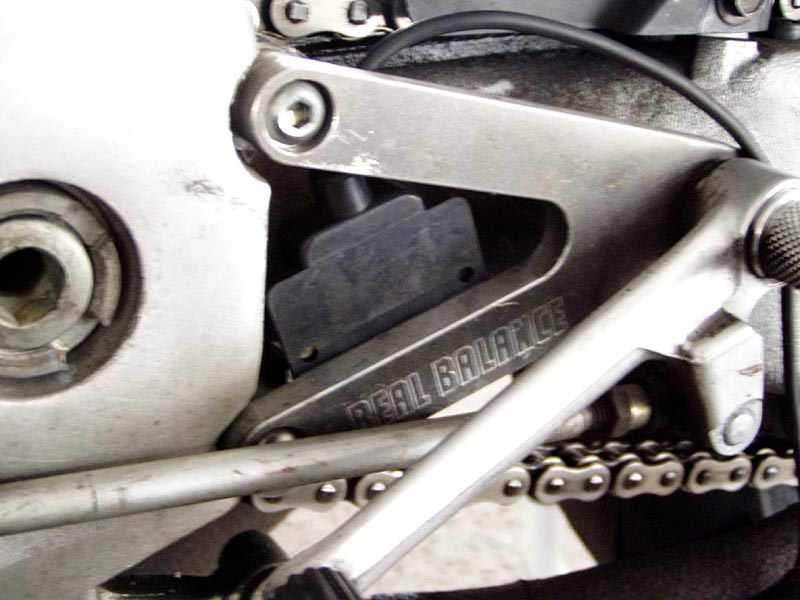

取り付け面には、振動防止の為のテープを貼り付け。
pic48 pic49 pic50

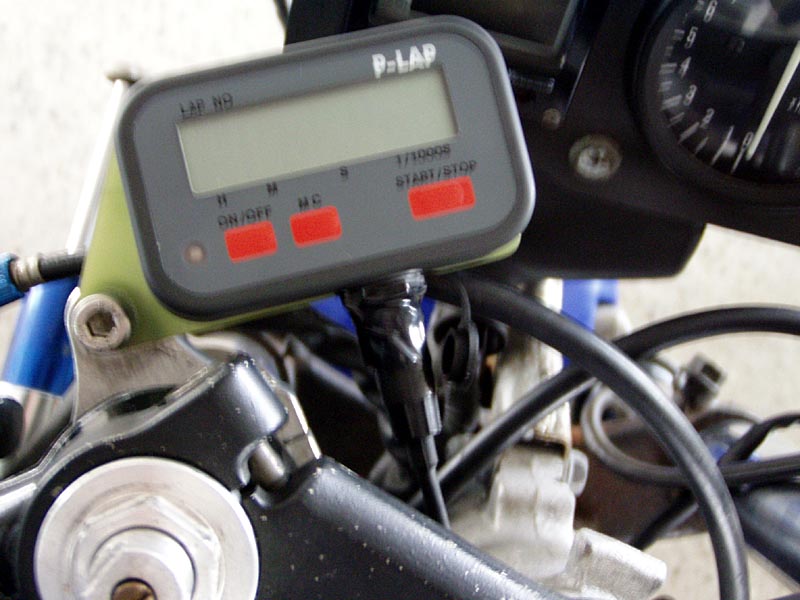

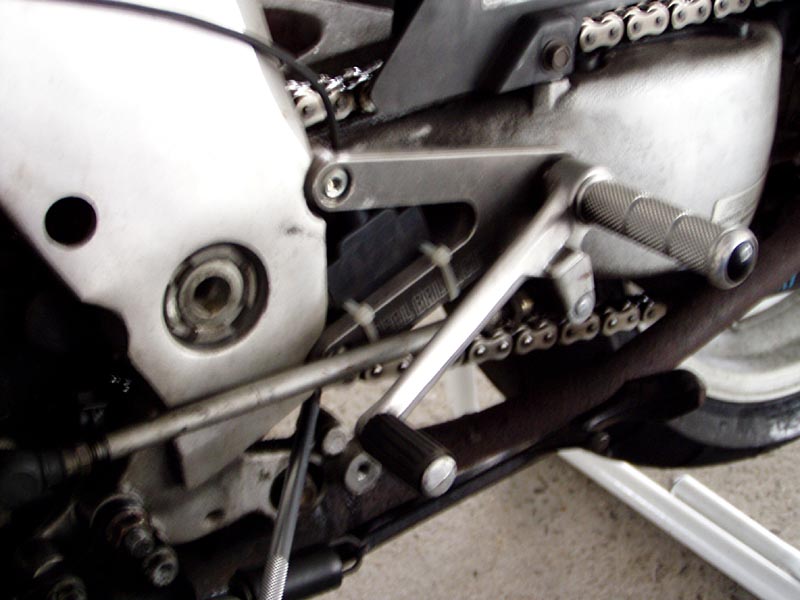

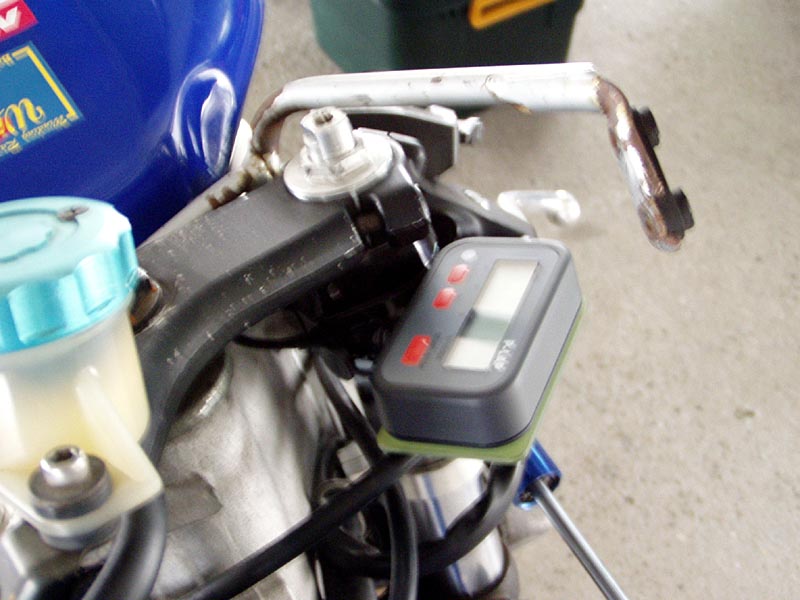

 ステップの内側に、まずは防振のテープで取り付けて、その後にタイラップを使って固定しました。
pic51 pic52 pic53

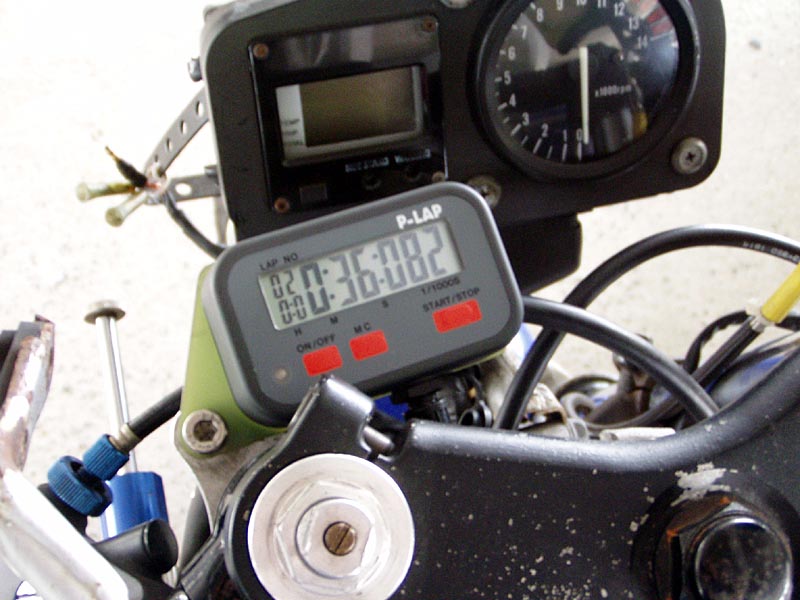

 P-LAPの電源を入れて、センサー下にベッセルのメガドラを追加させて、ドライバーの先の磁気を拾うか?の動作テスト行って、表示される事を確認。
センサーと本体の取り付け部に、黒ビニールテープを巻いてから、最終的な取り付け終了。
pic54 pic55

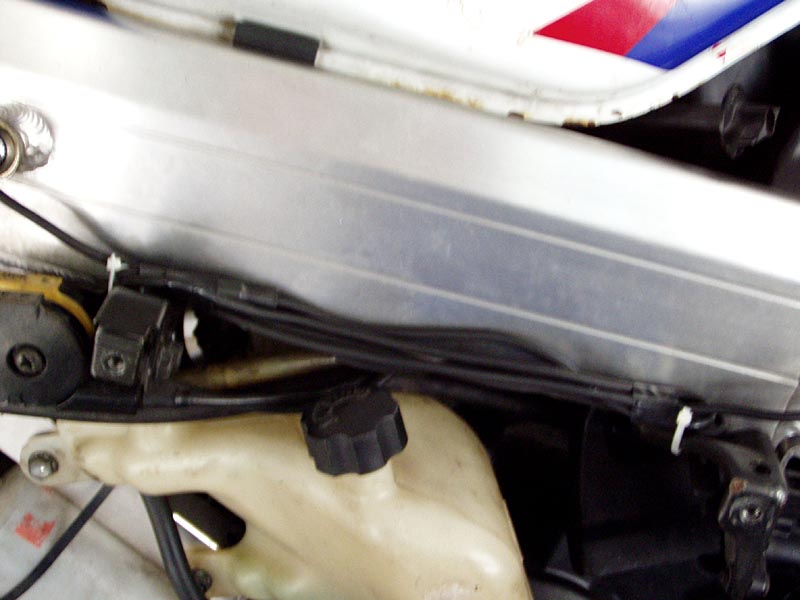

 余分なコードはまとめて、邪魔にならないようにカウルステーを利用して、タイラップで固定しました。
pic56 pic57
 まだちょっと、時間があるかな?

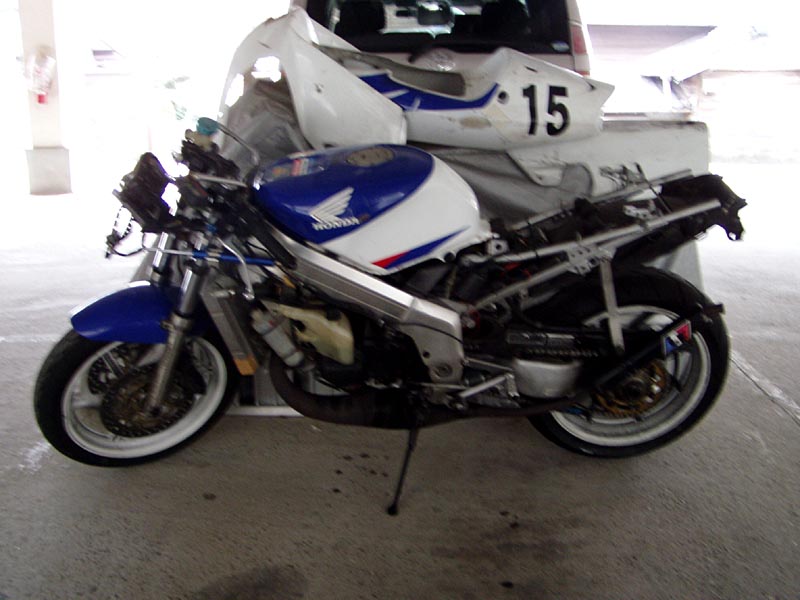

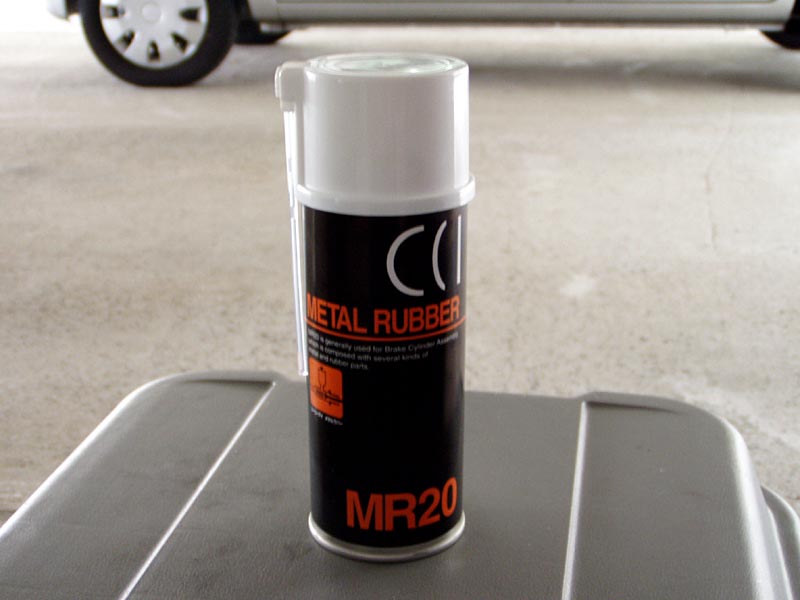

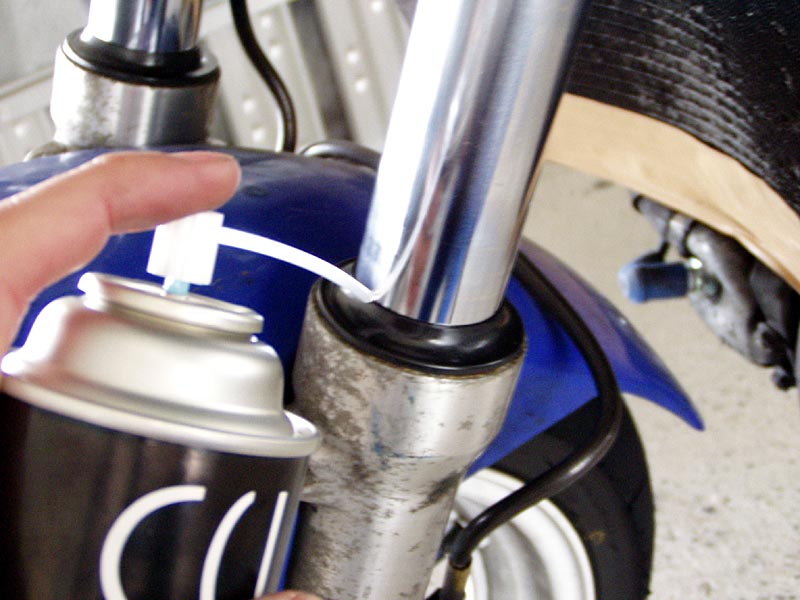

って事で、もともとはキャリパー洗浄後のピストンに吹こうかと思って購入してた「CCIメタルラバー」(←スズキの純正ケミカル)が金属面とゴムとのフリクションを低減できるようで、Fフォークのオイルシールにも使える?って聞いたような?? なので、試しに吹き付けて、Fサスを押したり引いたりしてみる。
pic58 pic59
 そして、作業は終了。 また、カウル類はサンバーの中に放り込んで(汗)

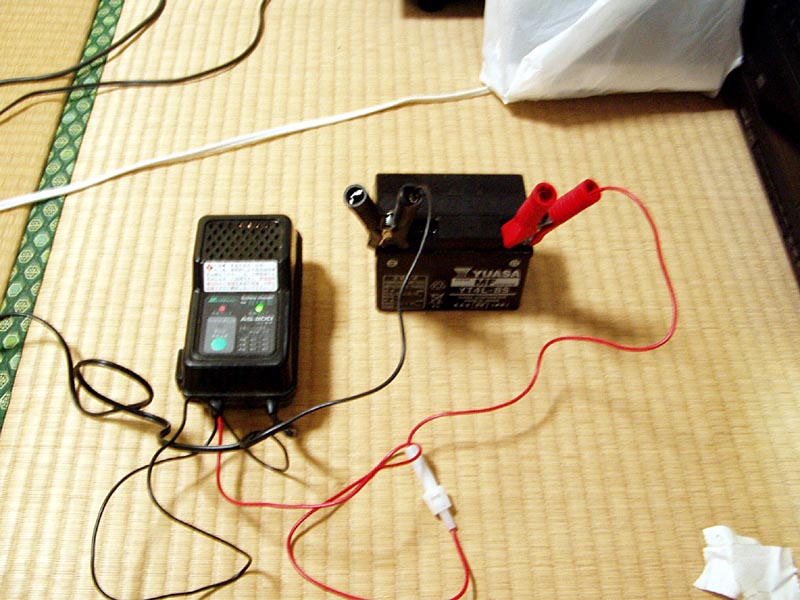

外したバッテリーは、自宅でバイク用のバッテリー充電器を使って充電を開始!

・・・さ〜て、会社に行って仕事しなくっちゃ(汗)
