94NSR250R SE 耐久レースに向けキャブセット変更 2004年1月12日 |
去年末のライスポN250仕様でエアクリノーマル蓋になったまま。ライスポ耐久はオープンクラスなので、直キャブにする選択もありましたが…リスクも高くなるので、i-FACTORYのパワーアップキット状態へ戻そうかな?と思い作業を行ないました。
作業後はミッション交換をして貰う為に、福岡のオートサロン永松 へマシンを持っていかないと・・・っと急いでたから・・・(つづく?)。
・作業前(N250仕様)
ノーマルエアクリ蓋、MJ:#142/#142、SJ:#38/#38、AS:2回転戻し
・作業後(i-FACTORYパワーアップキット状態)
i-FACTORY穴開き加工済エアクリ蓋、MJ:#160/#158、SJ:#40/#40、AS:1.5回転戻し
|
![pic01](2004_0112/pic01_s.jpg) |
![pic02](2004_0112/pic02_s.jpg) |
|

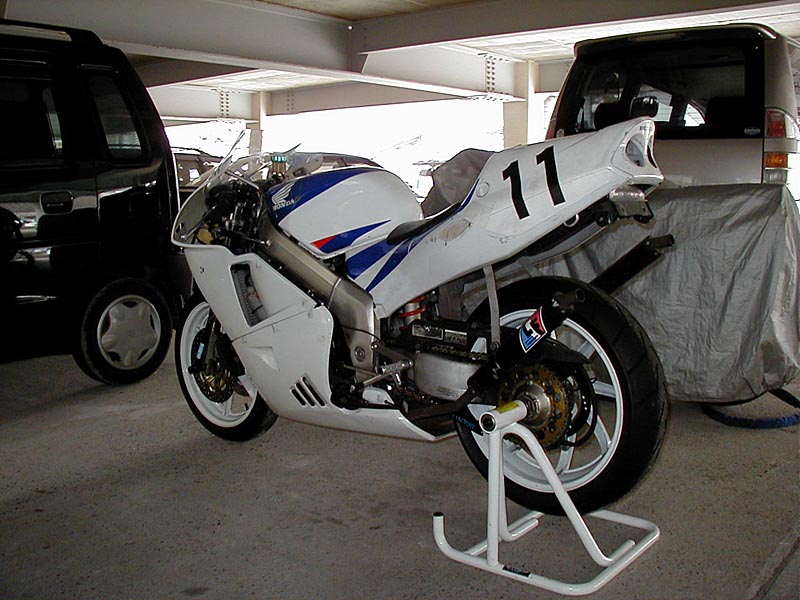

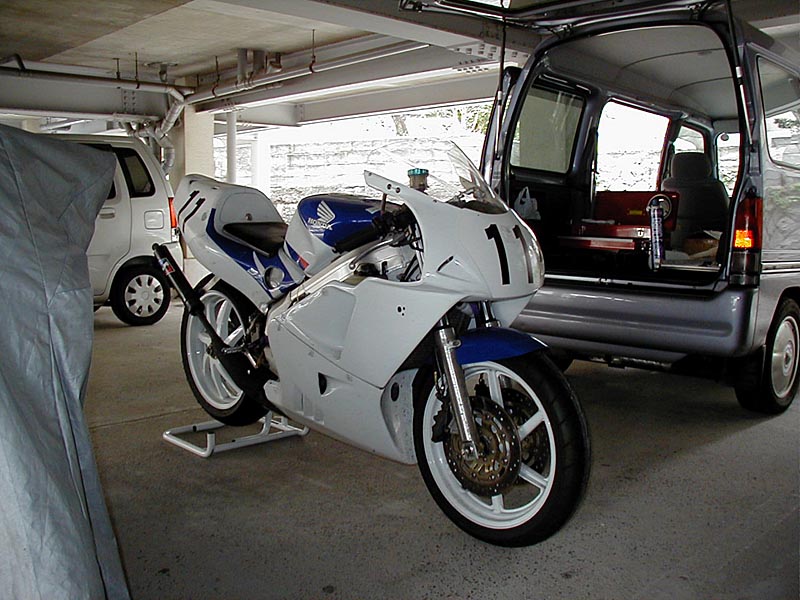

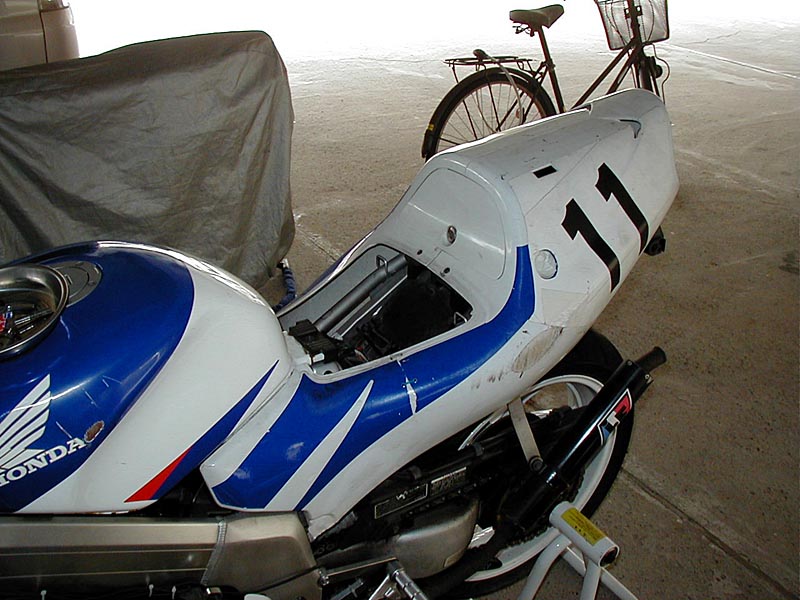

ライスポ冬を走行後、そのままのMy94NSR。今回は、駐車場(アパートの1階が駐車場になっているアパート暮らし)での作業。 |
![pic03](2004_0112/pic03_s.jpg) |
![pic04](2004_0112/pic04_s.jpg) |
|

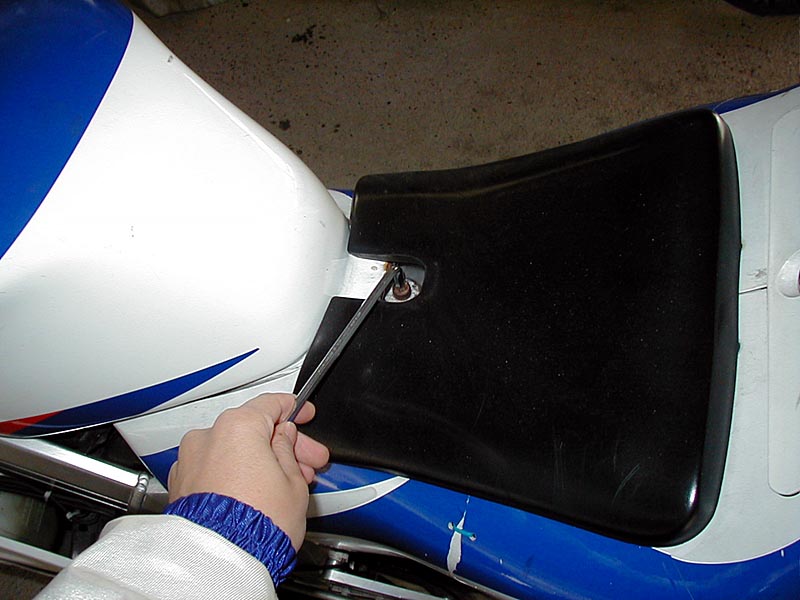

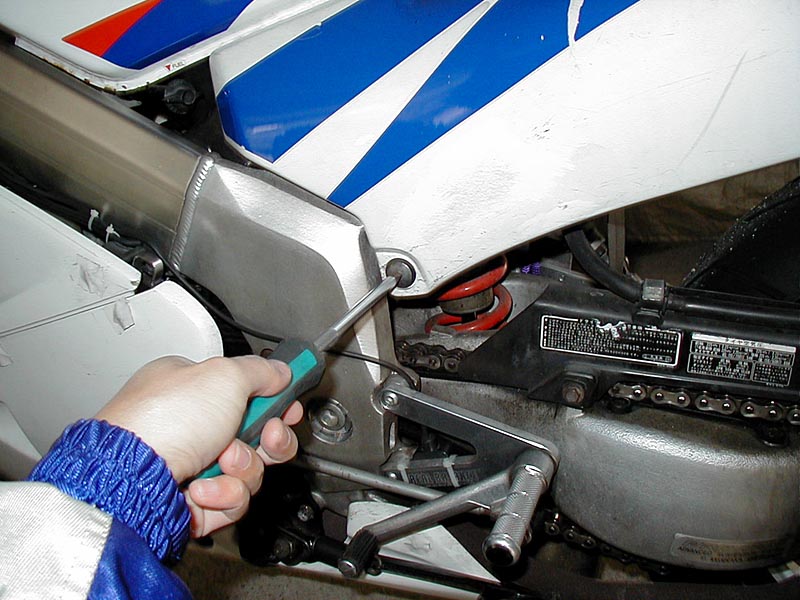

まずは、シートの取り外し。6角でボルトを外して、シートを取り外します。 |
![pic05](2004_0112/pic05_s.jpg) |
![pic09](2004_0112/pic09_s.jpg) |
![pic08](2004_0112/pic08_s.jpg) |
![pic07](2004_0112/pic07_s.jpg) |
![pic10](2004_0112/pic10_s.jpg) |
![pic06](2004_0112/pic06_s.jpg) |

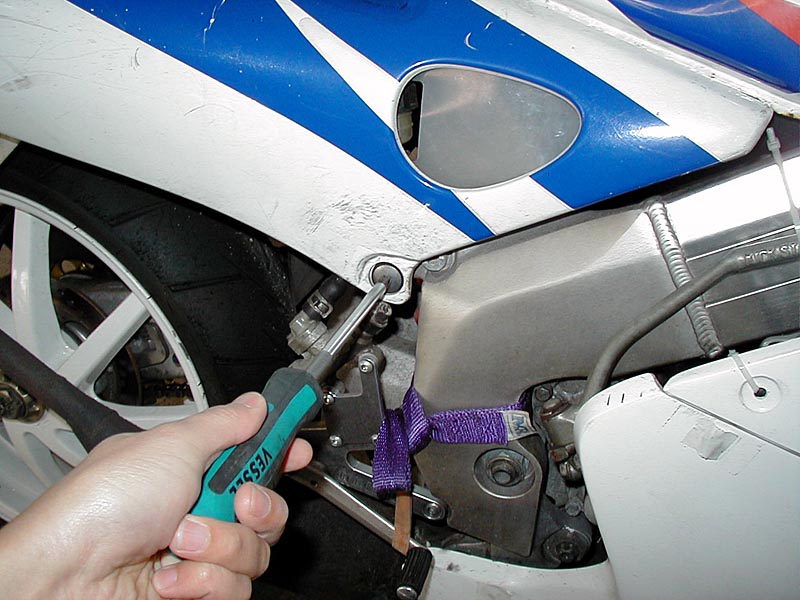

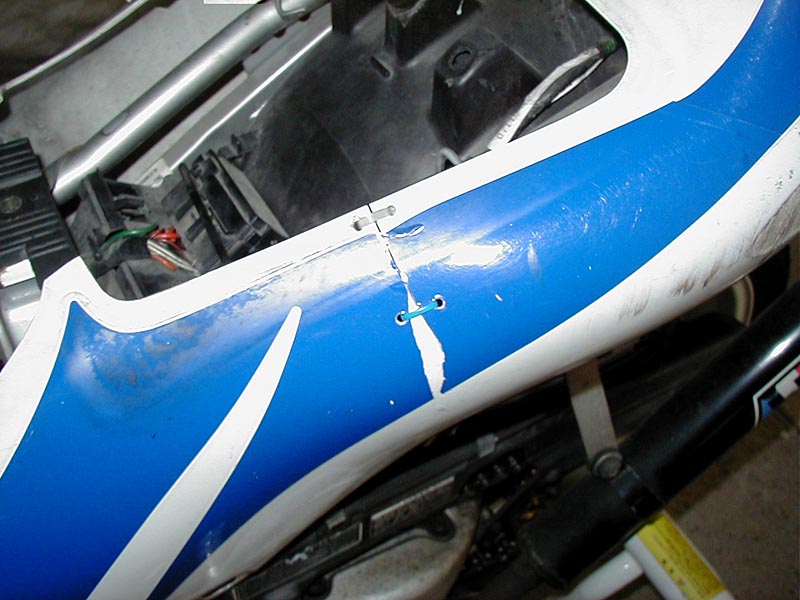

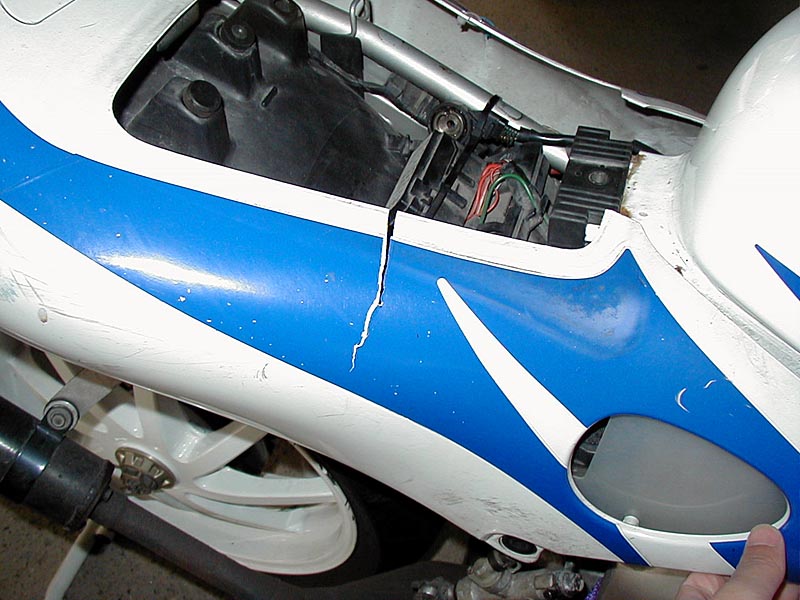

シートカウルの両側が割れているので・・・、タンクの取り外し・取り付け時に、開いて作業すると割れが進行!する為に、シートカウルも取り外し(割れはそろそろ補修しないとね…)

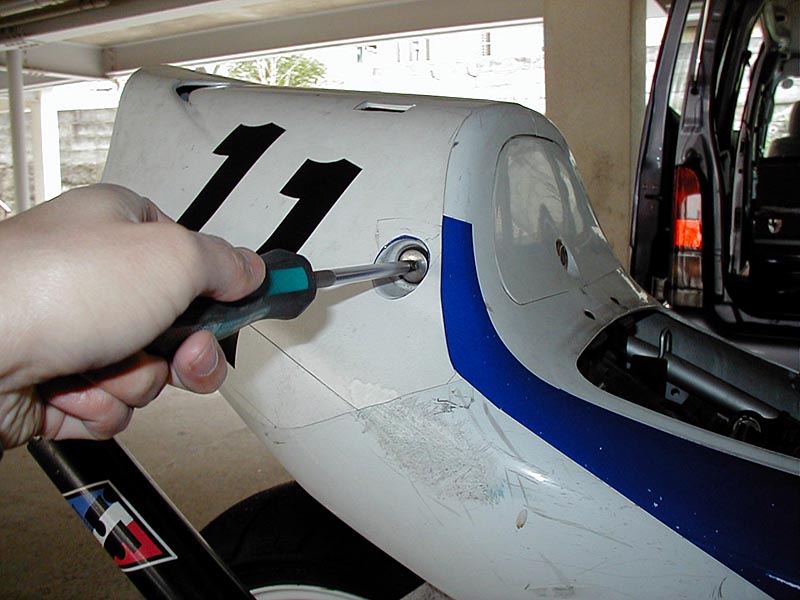

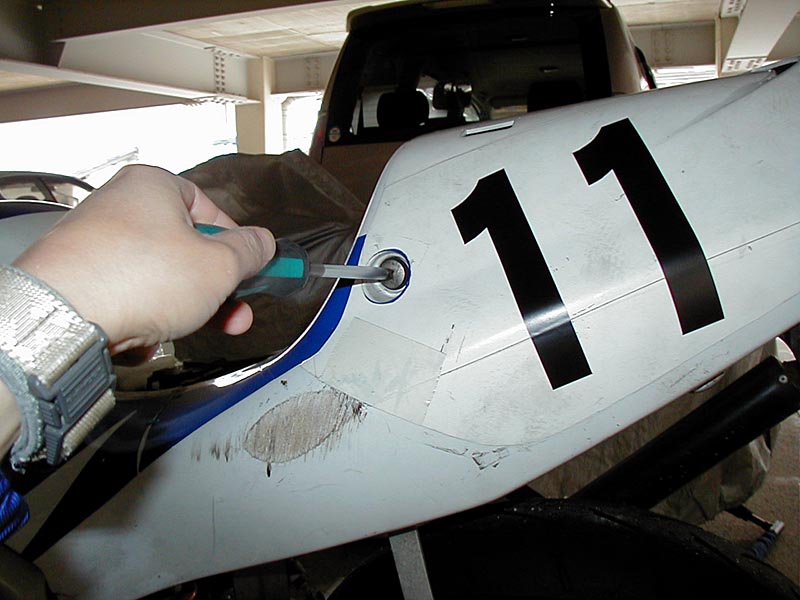

1番のプラスドライバー を使って、ネジを外す。
(※通常は、小物入れ内も2箇所ネジが止まっています。僕は外してますが…面倒なので) |
![pic11](2004_0112/pic11_s.jpg) |
![pic12](2004_0112/pic12_s.jpg) |
![pic13](2004_0112/pic13_s.jpg) |

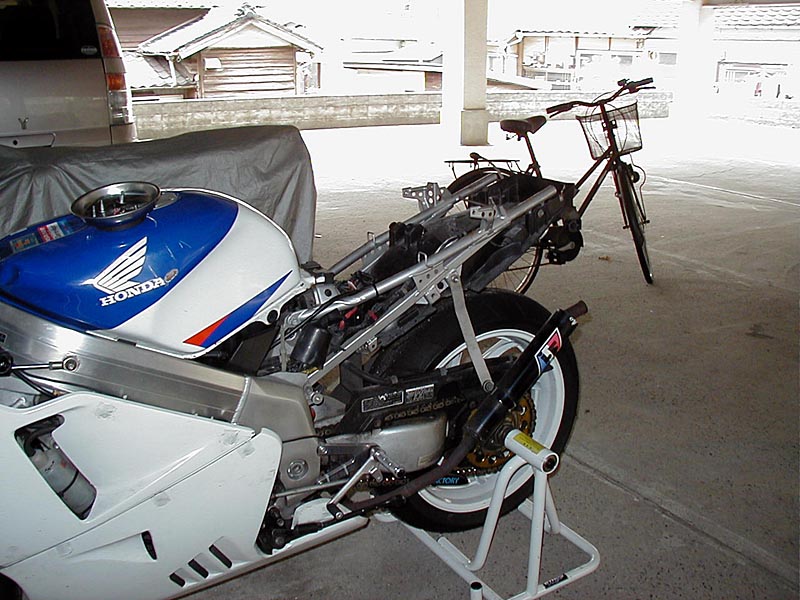

テールランプへのカプラーを外して、シートカウルを取り外す。

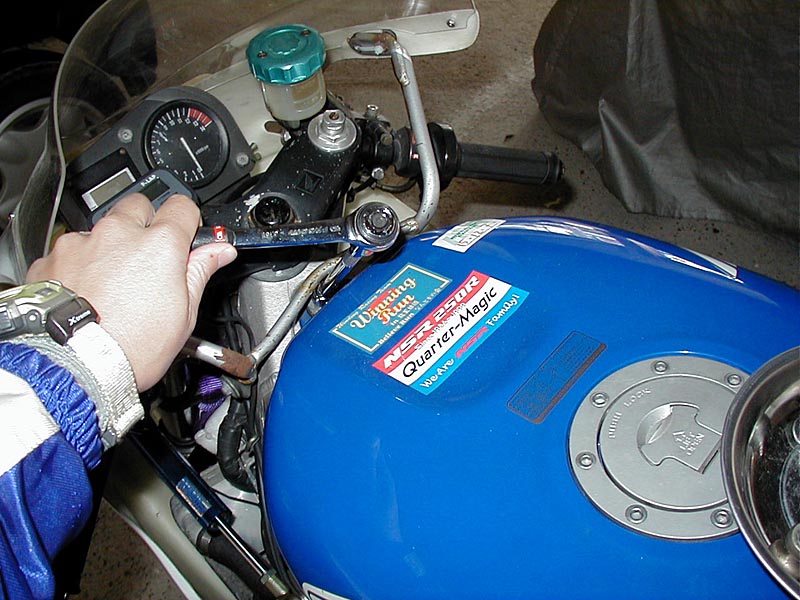

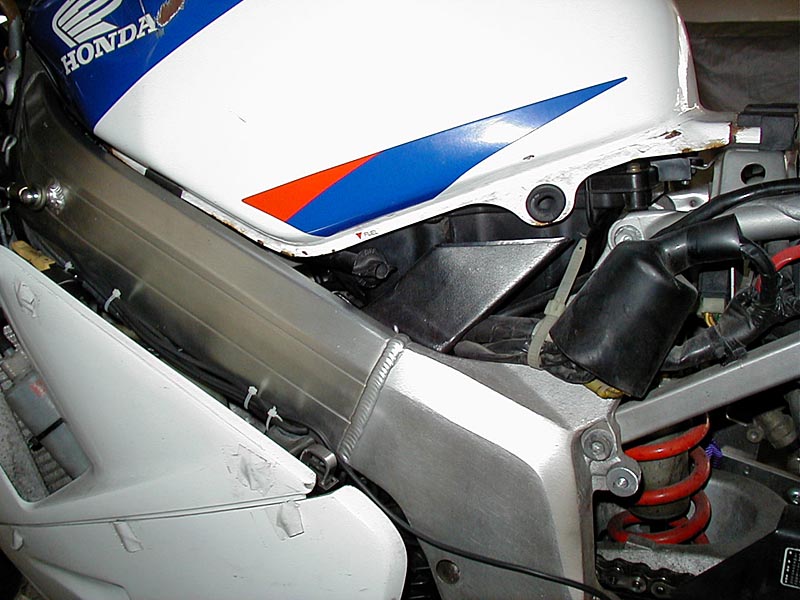

タンク前方のボルトを外して、コックがOFFになっている事を確認! |
![pic14](2004_0112/pic14_s.jpg) |
![pic15](2004_0112/pic15_s.jpg) |
|

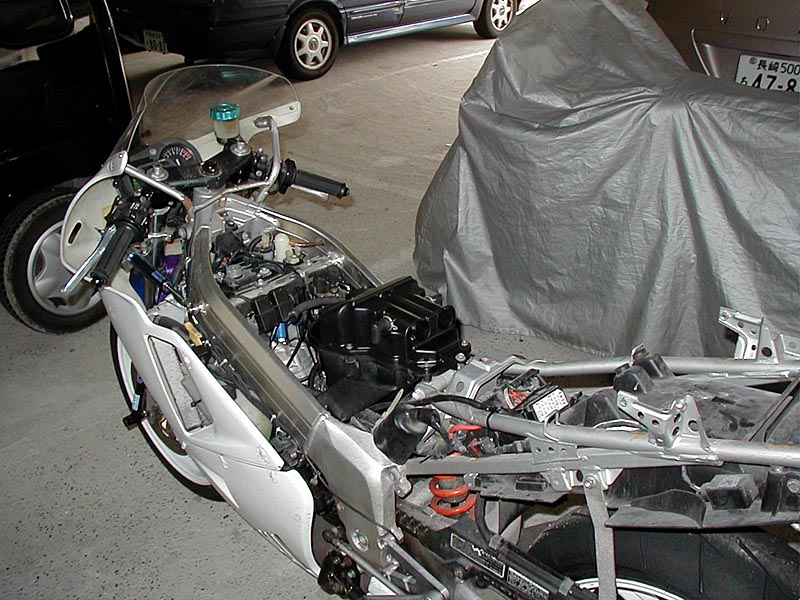

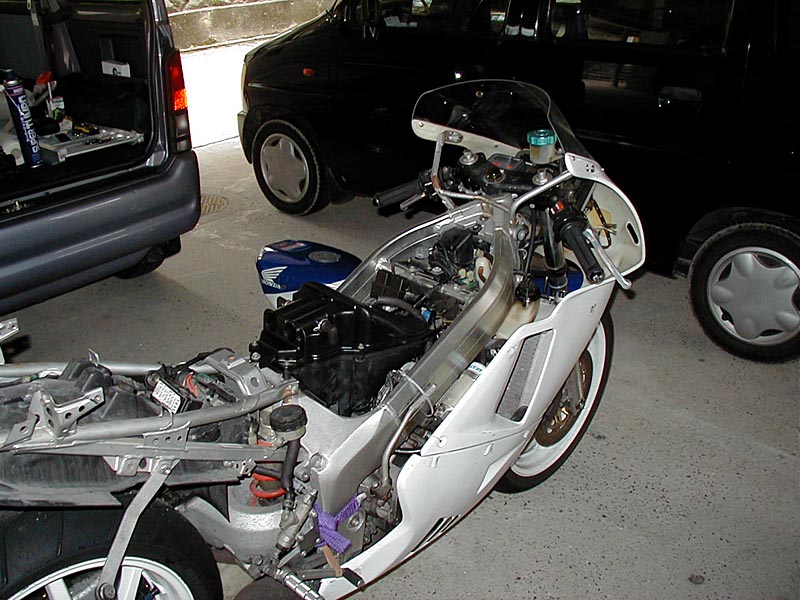

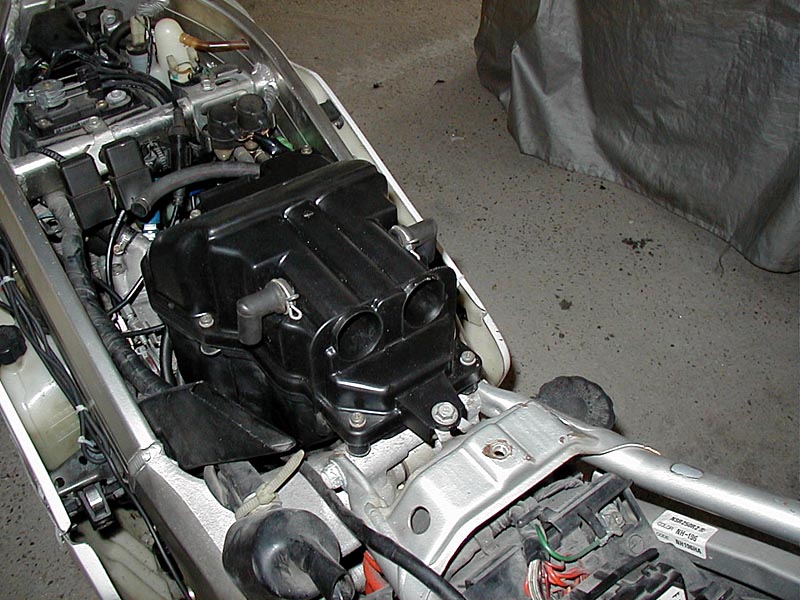

タンクを後方に持ち上げて、フューエルチューブを抜く(←あまり抜いたことがない車両だと結構苦戦するかも?)。するとエアクリBOXのお目見え。 |
![pic16](2004_0112/pic16_s.jpg) |
![pic18](2004_0112/pic18_s.jpg) |
![pic19](2004_0112/pic19_s.jpg) |
![pic17](2004_0112/pic17_s.jpg) |
![pic20](2004_0112/pic20_s.jpg) |
![pic21](2004_0112/pic21_s.jpg) |

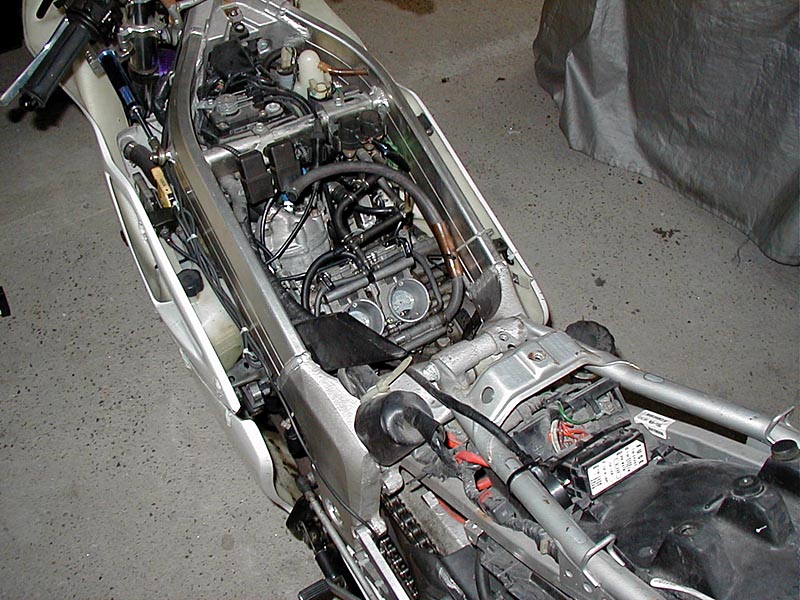

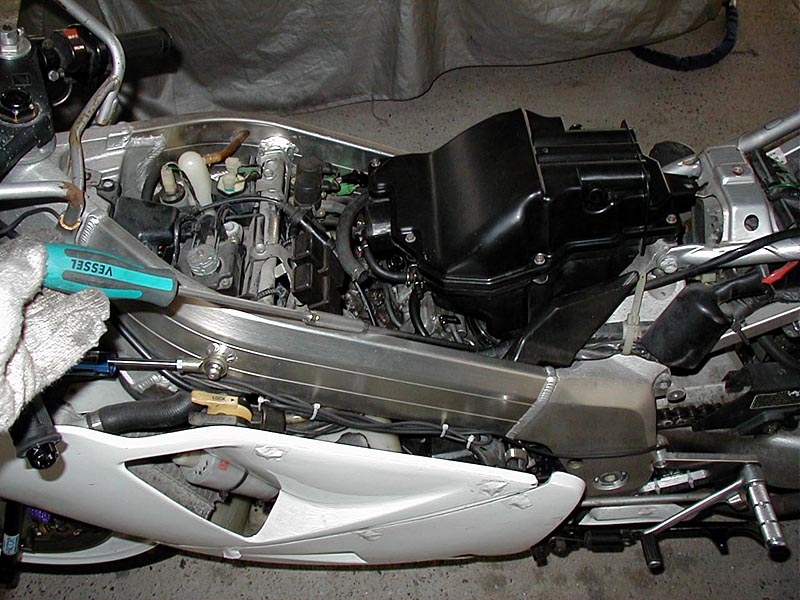

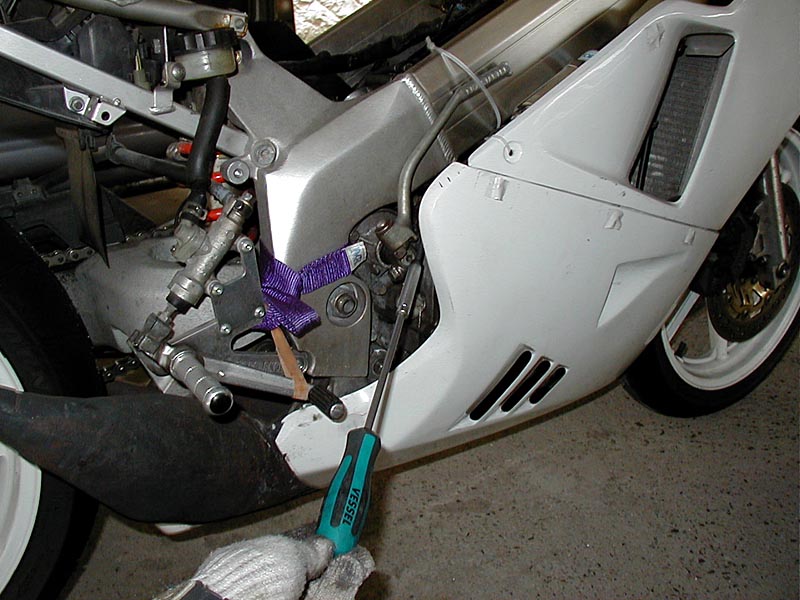

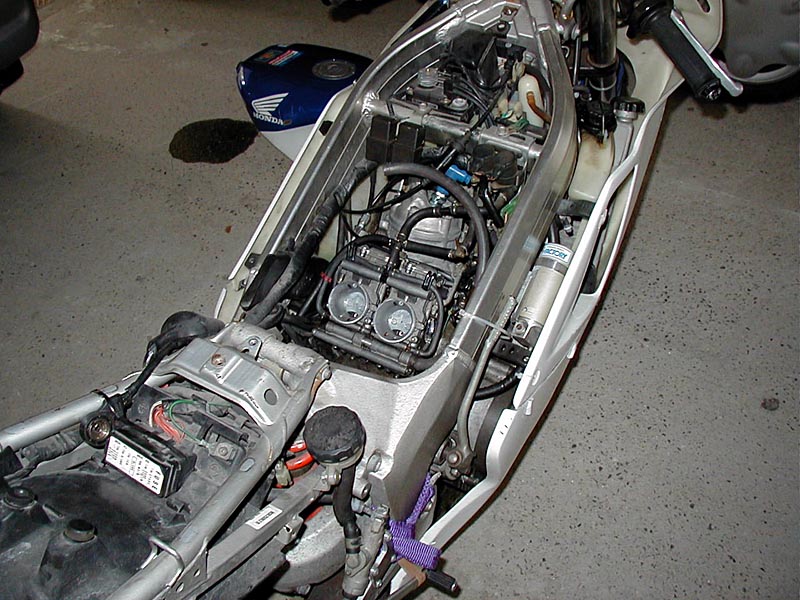

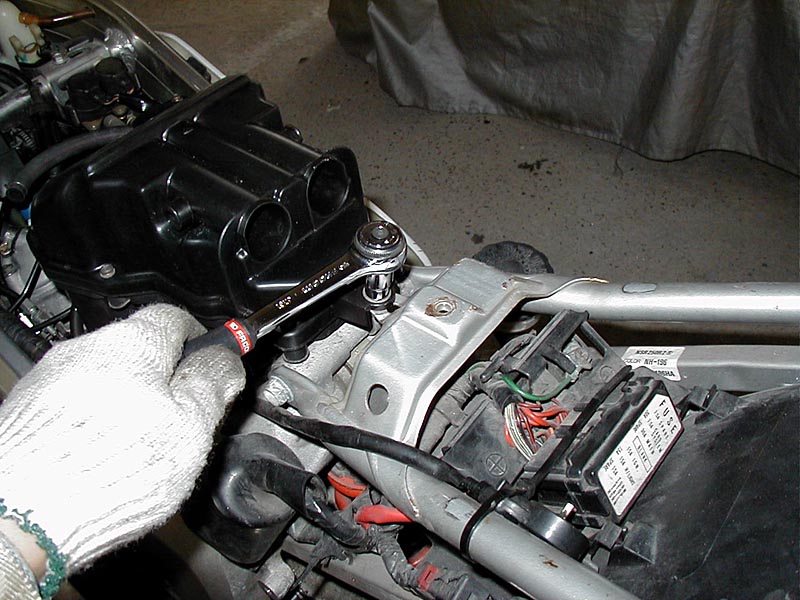

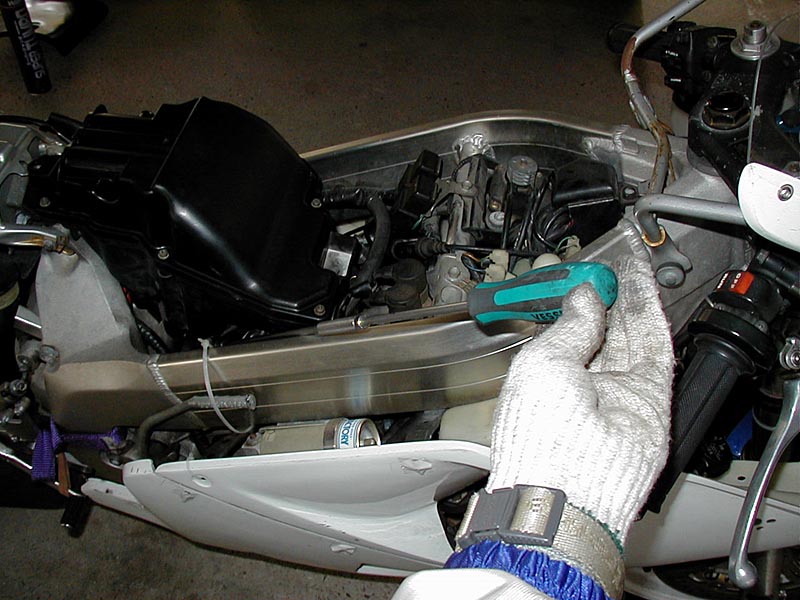

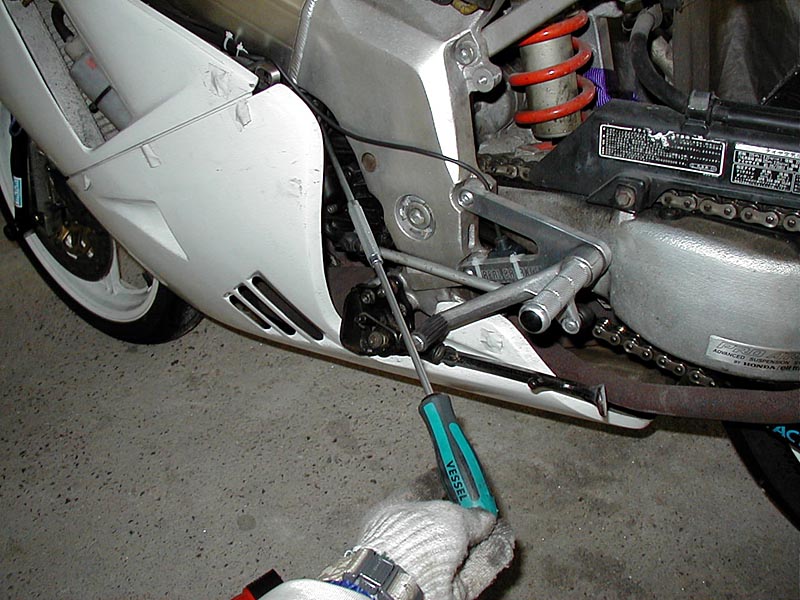

キャブ〜エアクリ間のコネクティングチューブバンドを柄の長い2番ドライバ でゆるめて、エアクリのボルトを外して、後方に引き抜きドレンチューブを抜くとエアクリBOXが取り外せます。 |
![pic24](2004_0112/pic24_s.jpg) |
![pic25](2004_0112/pic25_s.jpg) |
![pic23](2004_0112/pic23_s.jpg) |
![pic22](2004_0112/pic22_s.jpg) |
![pic27](2004_0112/pic27_s.jpg) |
![pic26](2004_0112/pic26_s.jpg) |
![pic28](2004_0112/pic28_s.jpg) |
![pic29](2004_0112/pic29_s.jpg) |
|

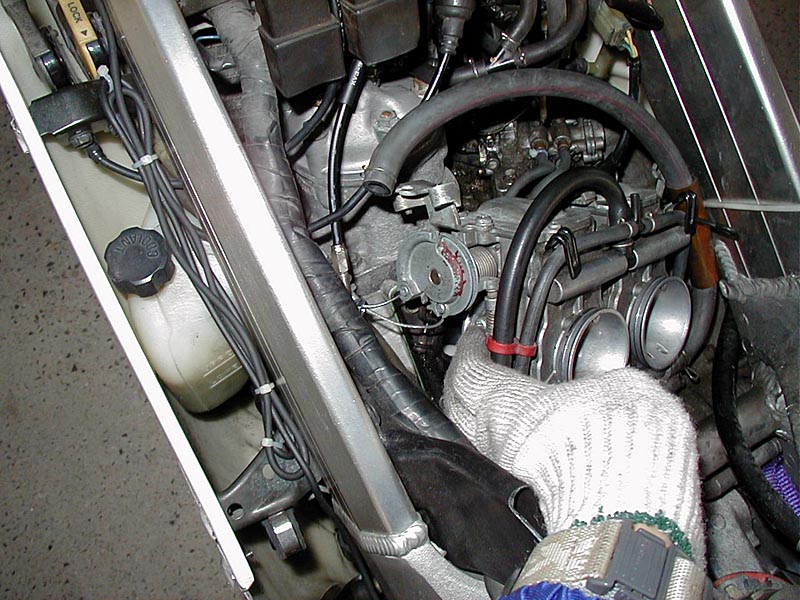

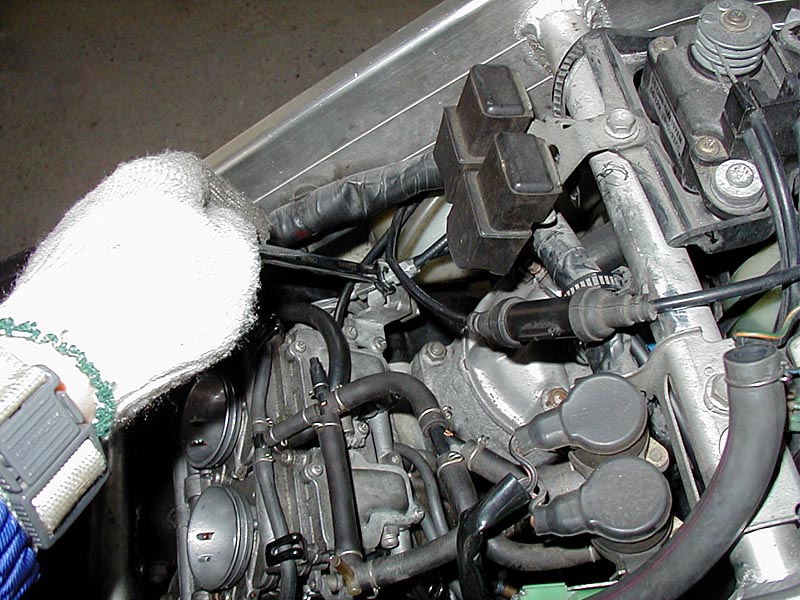

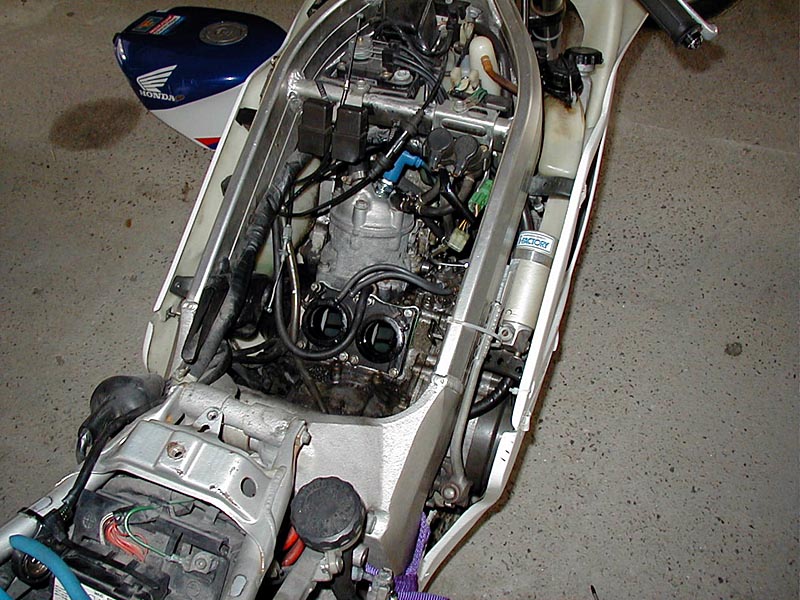

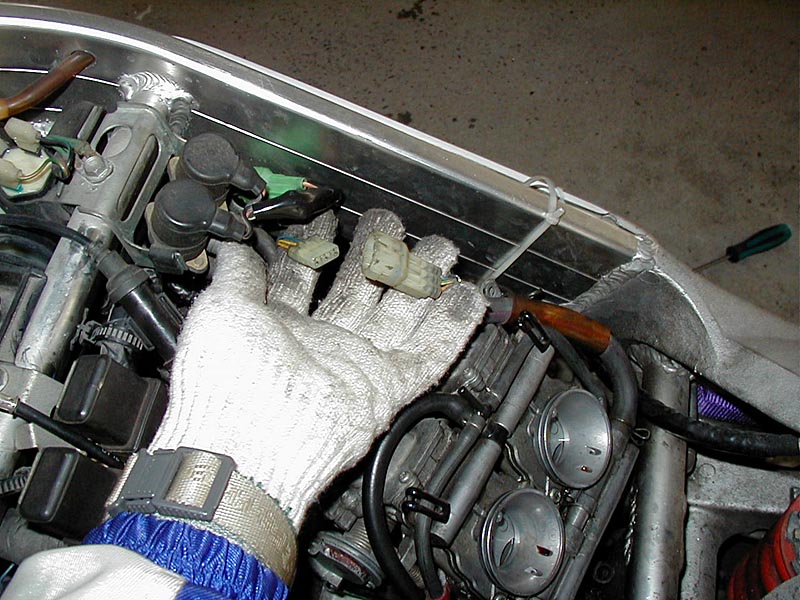

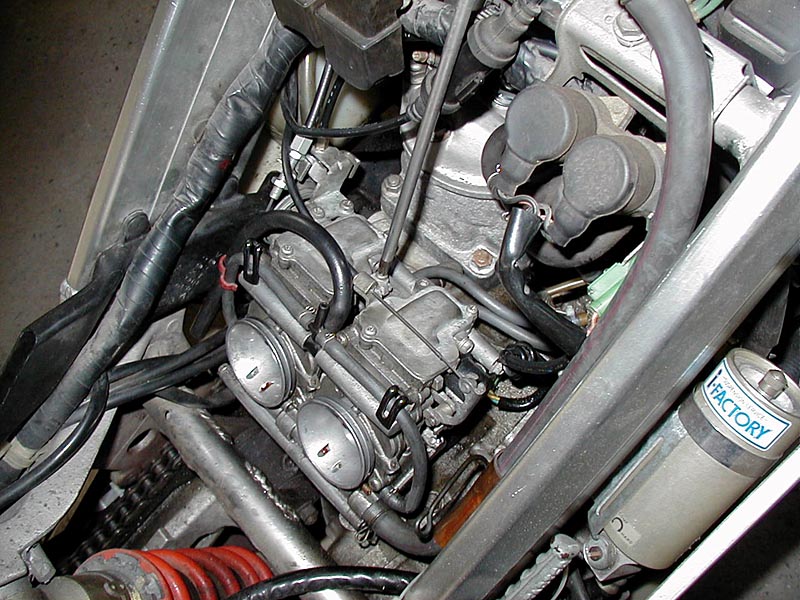

キャブの根元?のインテークチューブバンドを柄の長い2番ドライバ でゆるめる。
キャブ上部のネジを外してその後に、チョークワイヤーを取り外す。アクセルワイヤー(※面倒なので、引き側1本にしてます。通常は引き・戻し側の2本)を取り外して、オイルポンプワイヤーを取り外せば、ワイヤー類の取り外しはお終い。
エアジェットチューブを引き抜いて、スロットルセンサーのカプラーを外す。
キャブを引き抜きながら、アイドリング調整のスクリュをクランプから外して、キャブ裏側のオイルポンプからのチューブも外すと、キャブが取り外せます!

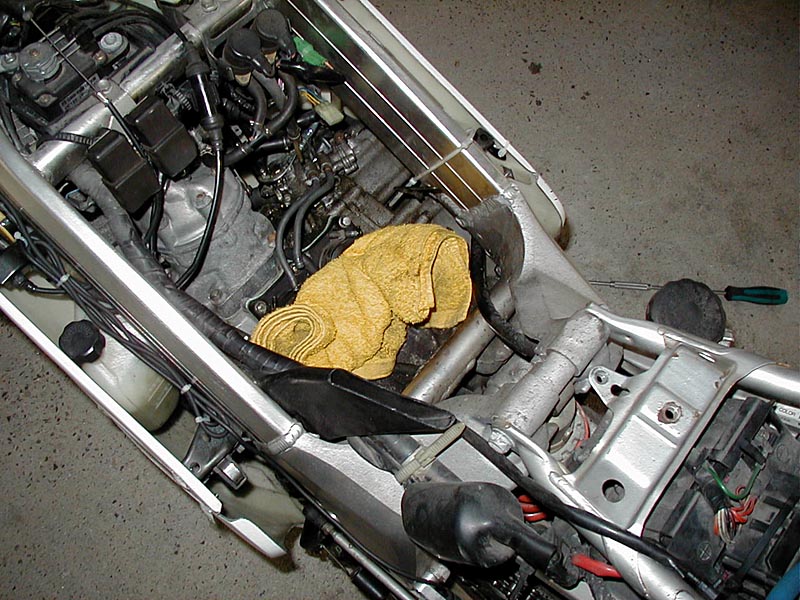

エンジン側に異物が入らないように、ウエスを。 |
![pic30](2004_0112/pic30_s.jpg) |
![pic31](2004_0112/pic31_s.jpg) |
![pic32](2004_0112/pic32_s.jpg) |
![pic33](2004_0112/pic33_s.jpg) |
![pic34](2004_0112/pic34_s.jpg) |
![pic35](2004_0112/pic35_s.jpg) |
![pic36](2004_0112/pic36_s.jpg) |
![pic37](2004_0112/pic37_s.jpg) |
![pic38](2004_0112/pic38_s.jpg) |

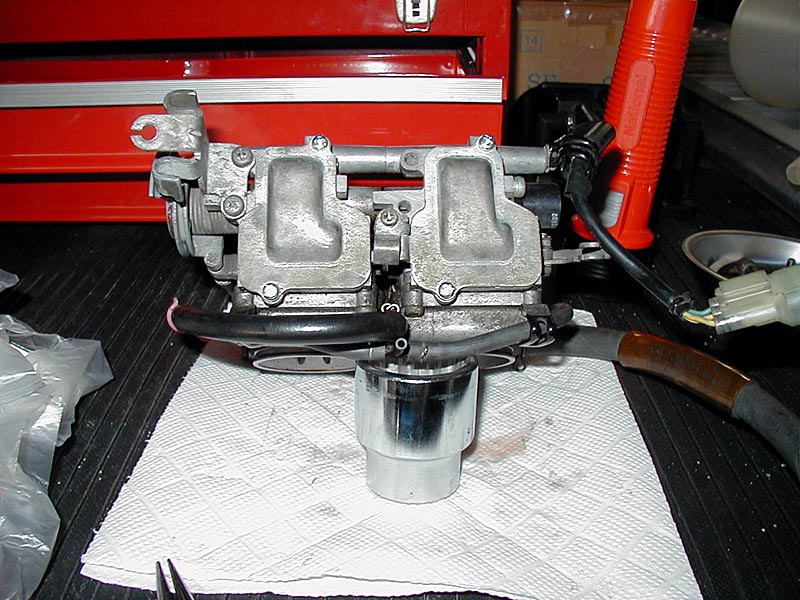

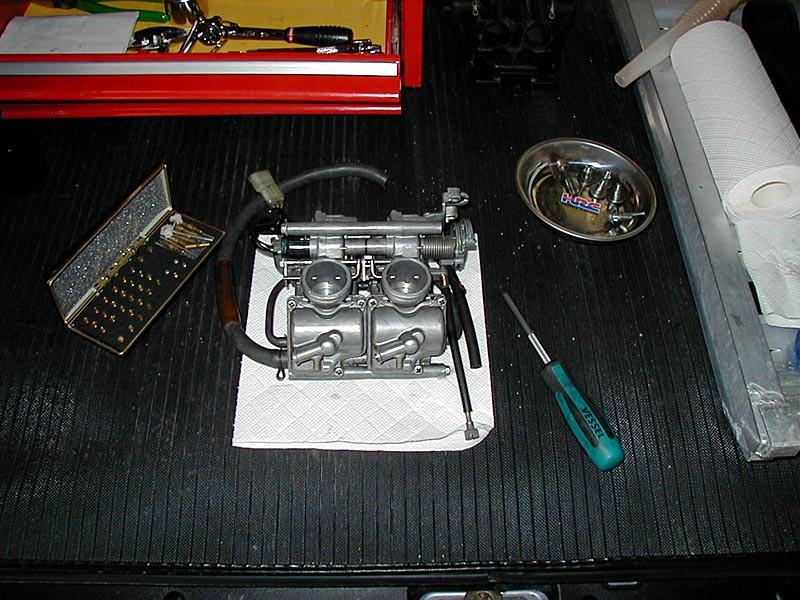

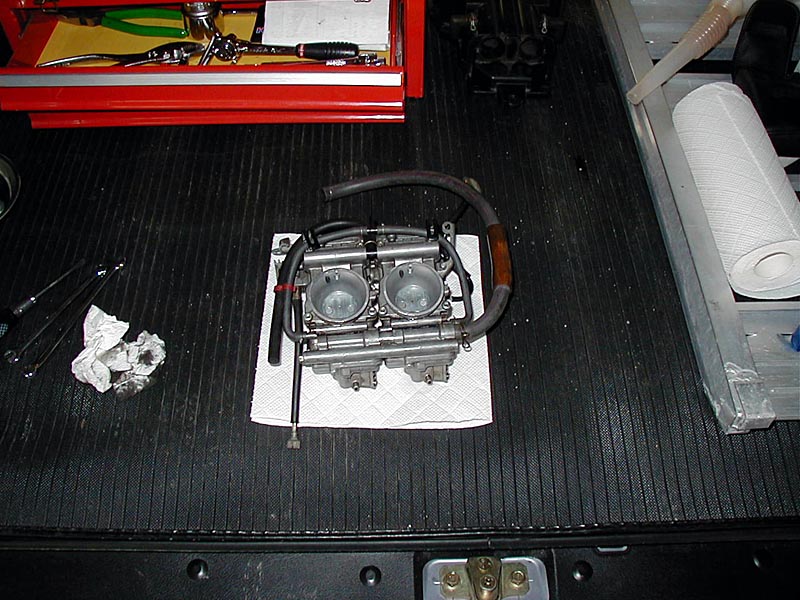

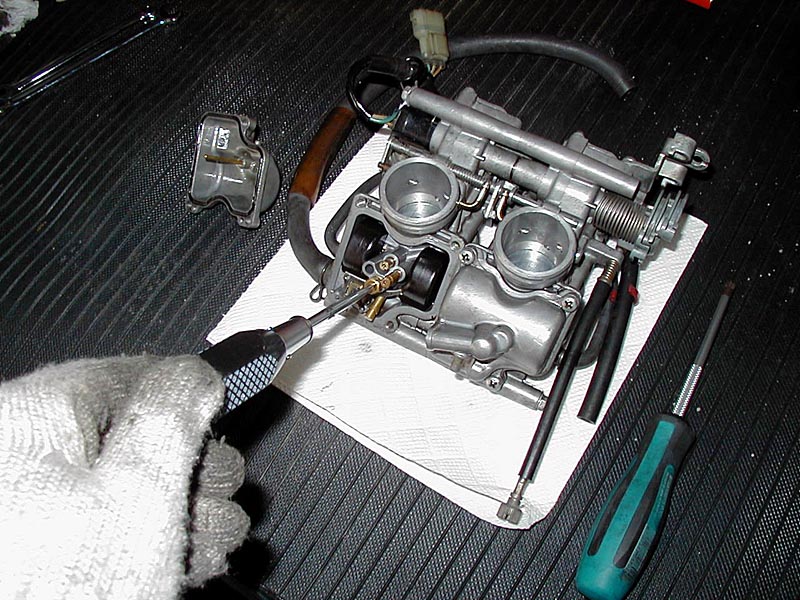

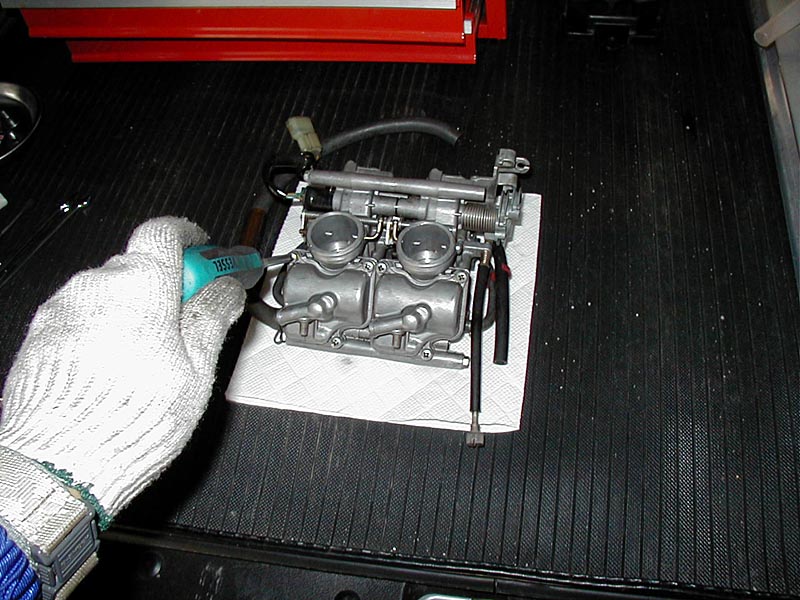

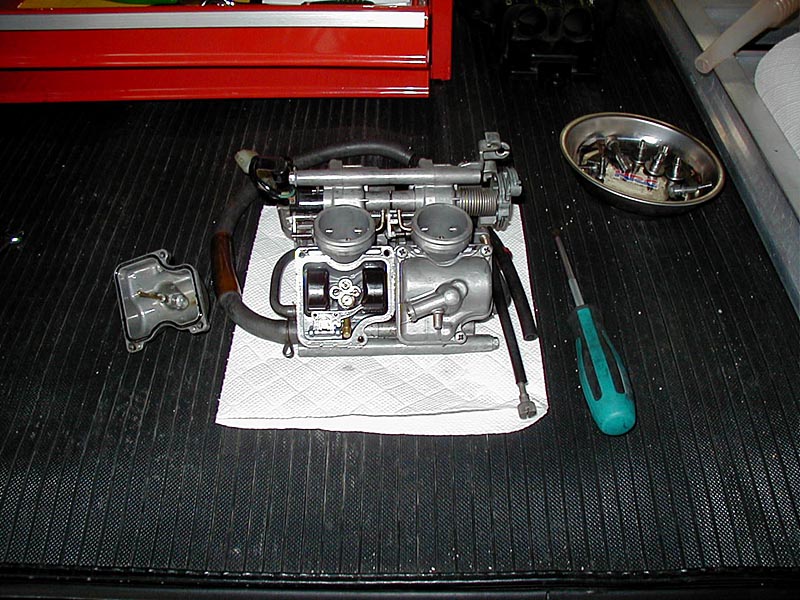

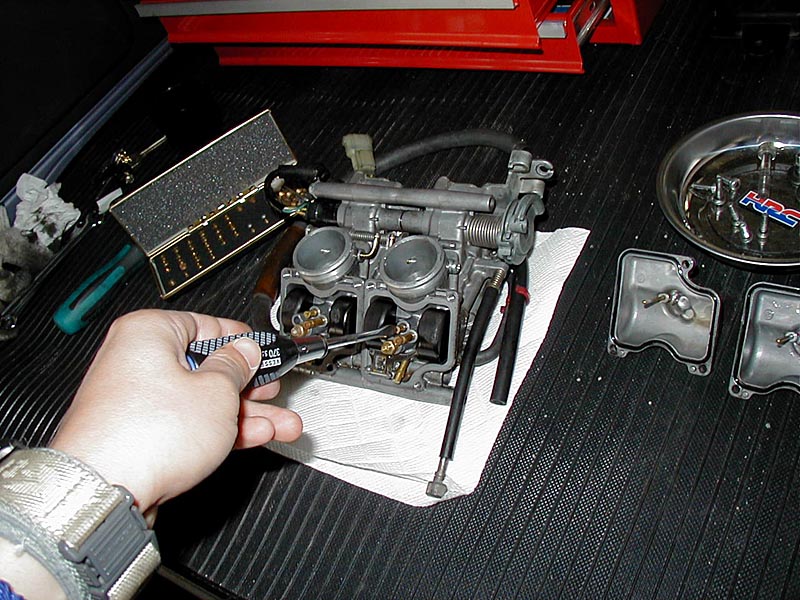

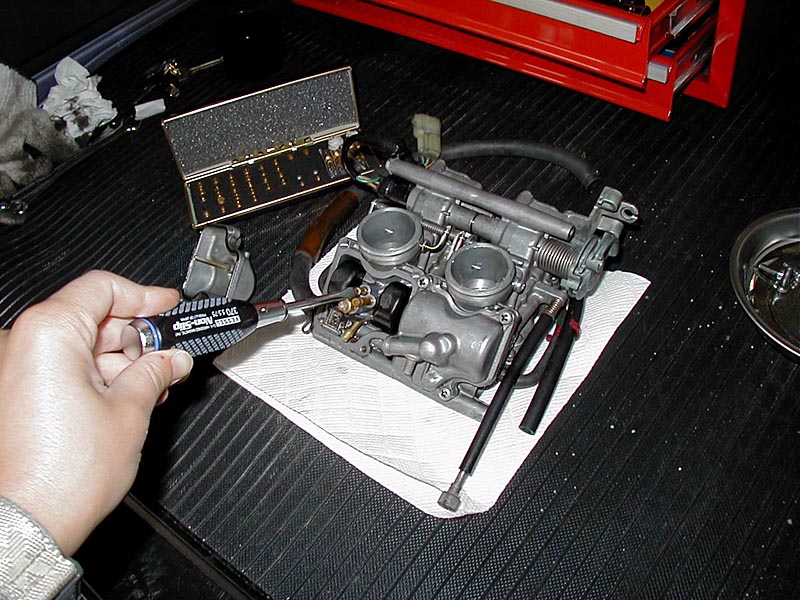

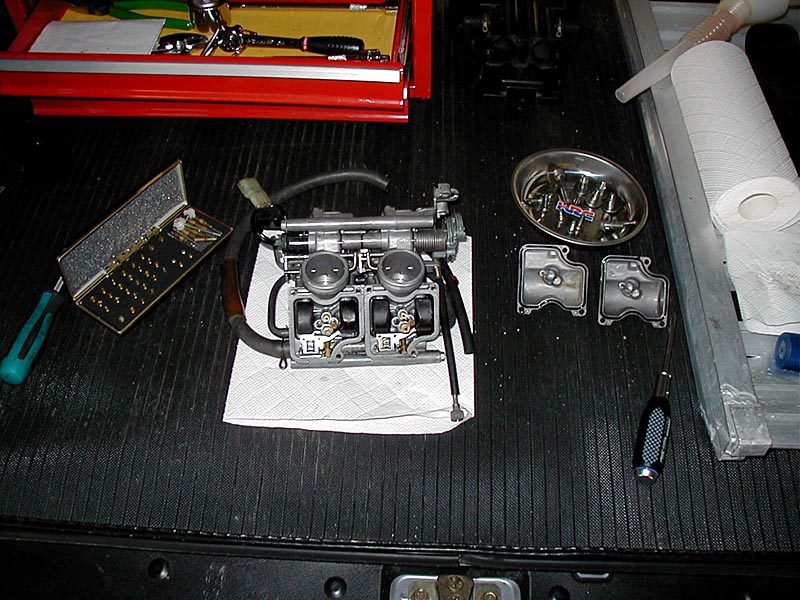

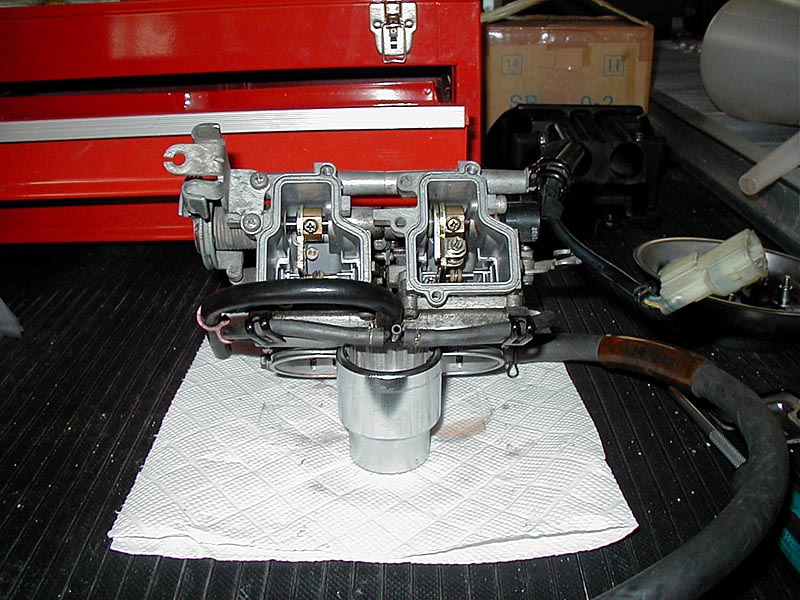

さて、キャブセットの交換。2番プラスドライバ でフロート側のネジを3本外すと、ジェット類が。

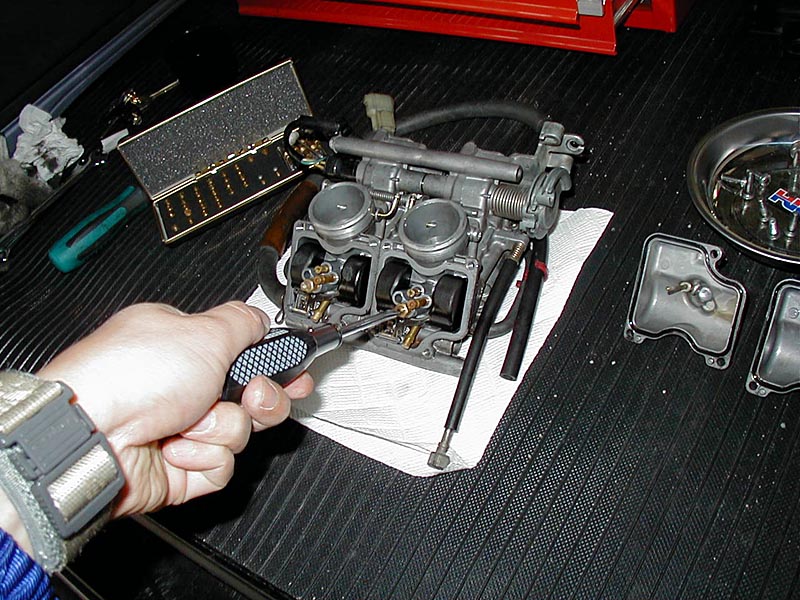

マイナスドライバ を使って、MJとSJを交換。本当はOリングは新品交換が望ましいのだろうけど、特に切れても無いし(予備も無いので)そのまま組み付けました。 |
![pic39](2004_0112/pic39_s.jpg) |
|
|

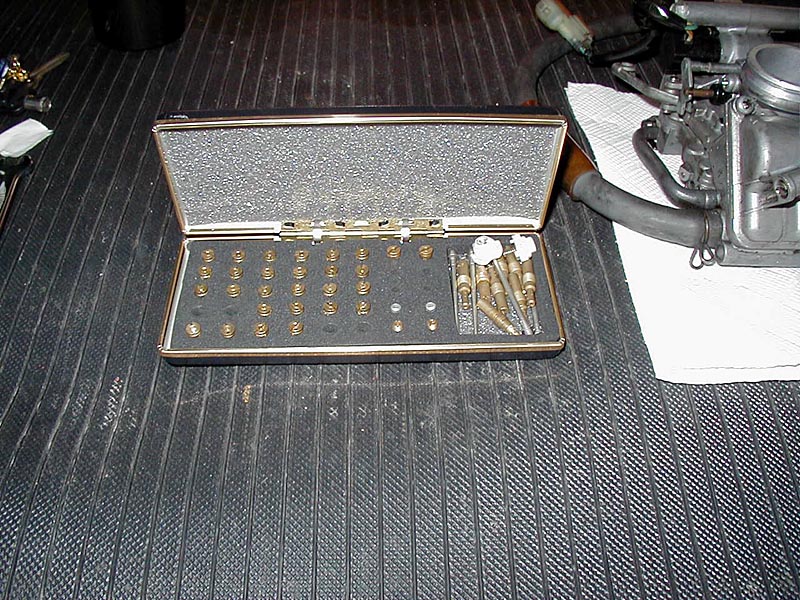

MJ、SJ、PJ、ニードル類は、HRCキャブセッティングキットとノーマル番手からオーバーサイズ(パーツ番号からMJ番数を推測して注文。#140だとパーツ番号内に"140"が含まれるので、その番号を142,145,148,150等に換えて注文)
MJ:#140〜#200、SJ:#38〜#45、ジェットニードルAVガス用A〜C針などを予備で持ってます。 |
![pic40](2004_0112/pic40_s.jpg) |
![pic41](2004_0112/pic41_s.jpg) |
![pic42](2004_0112/pic42_s.jpg) |
![pic43](2004_0112/pic43_s.jpg) |
![pic44](2004_0112/pic44_s.jpg) |
|

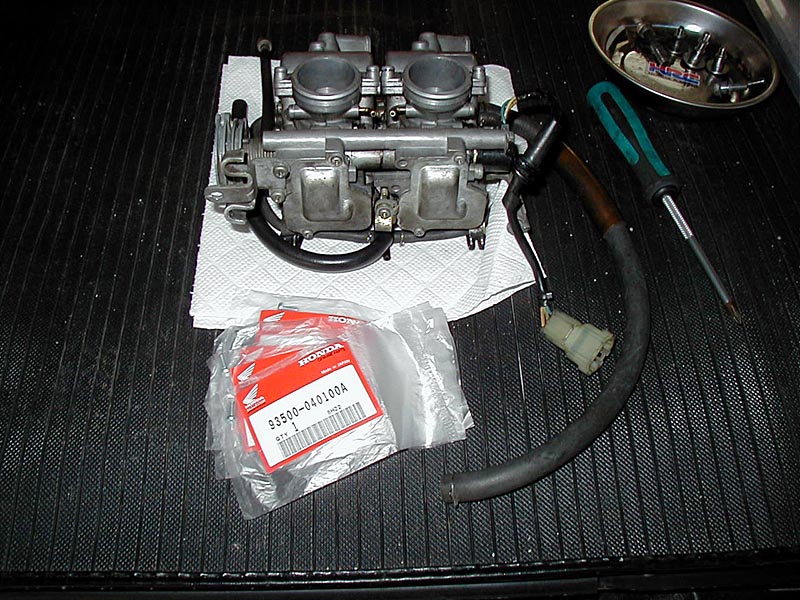

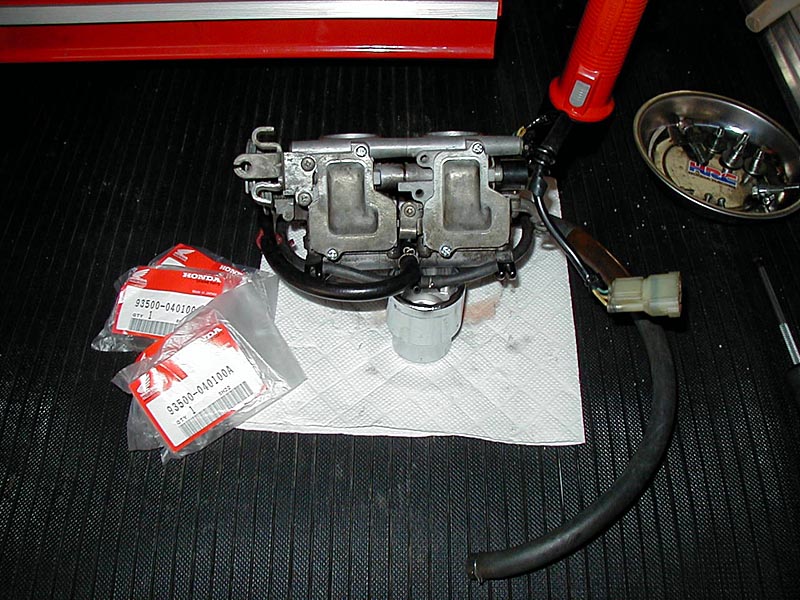

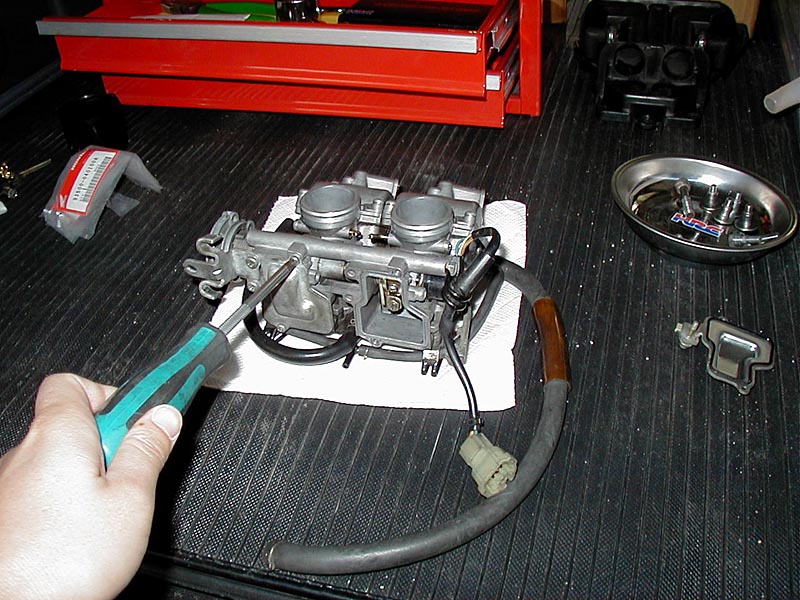

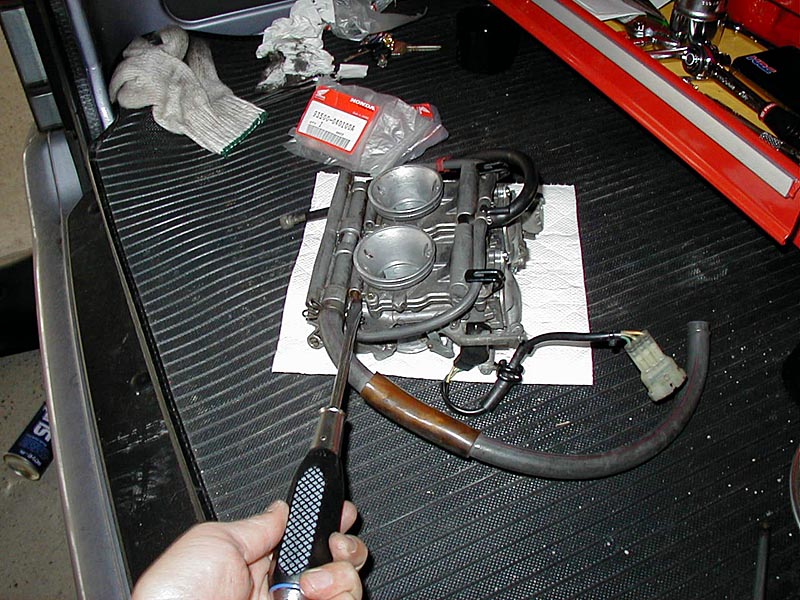

前回の作業で・・・ネジを少しなめてしまったので、外せる内に新品ネジへ交換。
今回はニードルのクリップ位置は変更無し(上から3段目) |
![pic45](2004_0112/pic45_s.jpg) |
![pic46](2004_0112/pic46_s.jpg) |
|

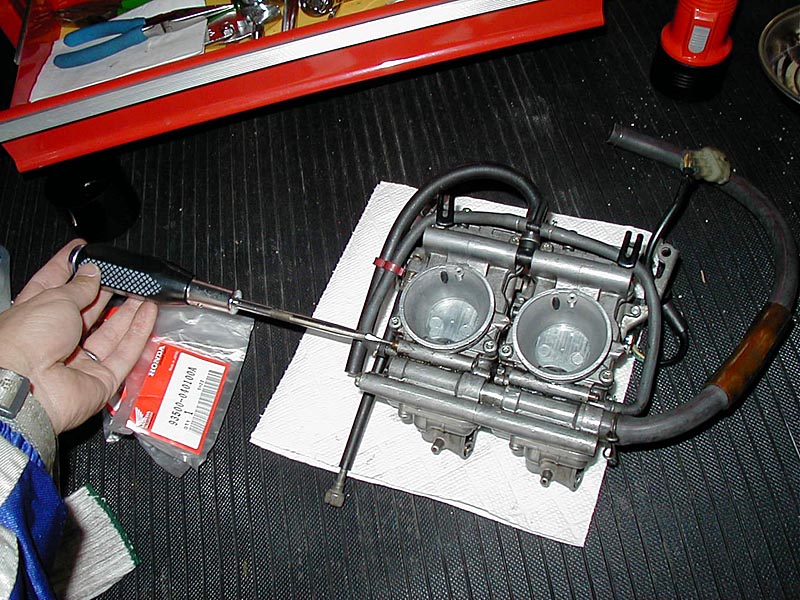

エアスクリューもいったん、しめ込んでから1.5回転戻しに変更する。 |
![pic47](2004_0112/pic47_s.jpg) |
![pic48](2004_0112/pic48_s.jpg) |
|
(ついでなので、新品プラグへ交換。←デジカメ撮影忘れてましたが)

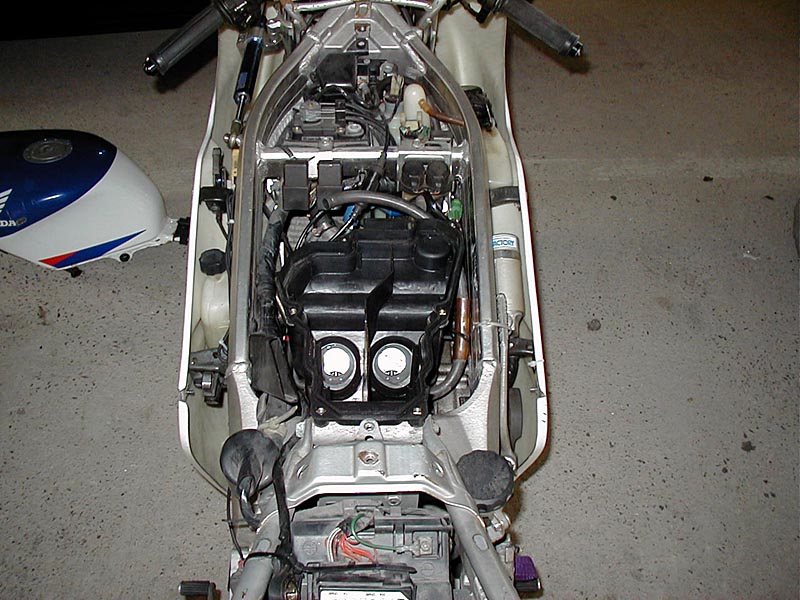

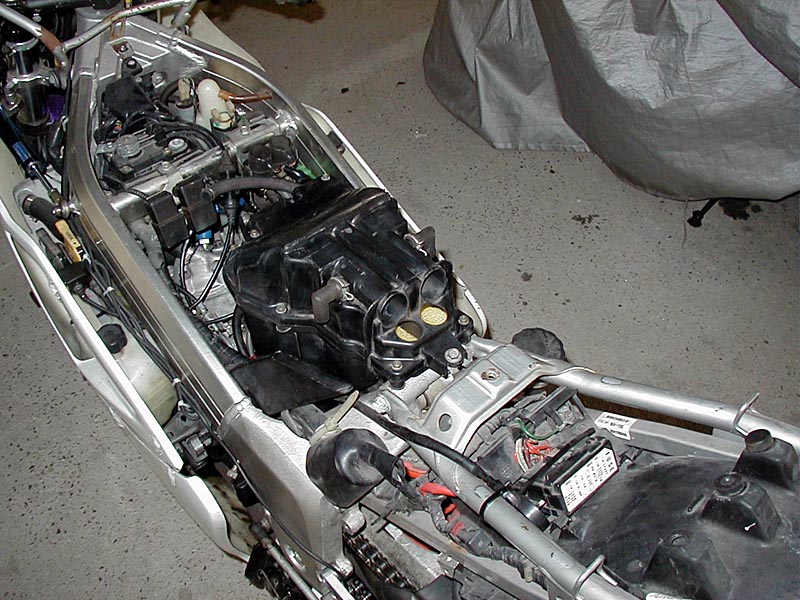

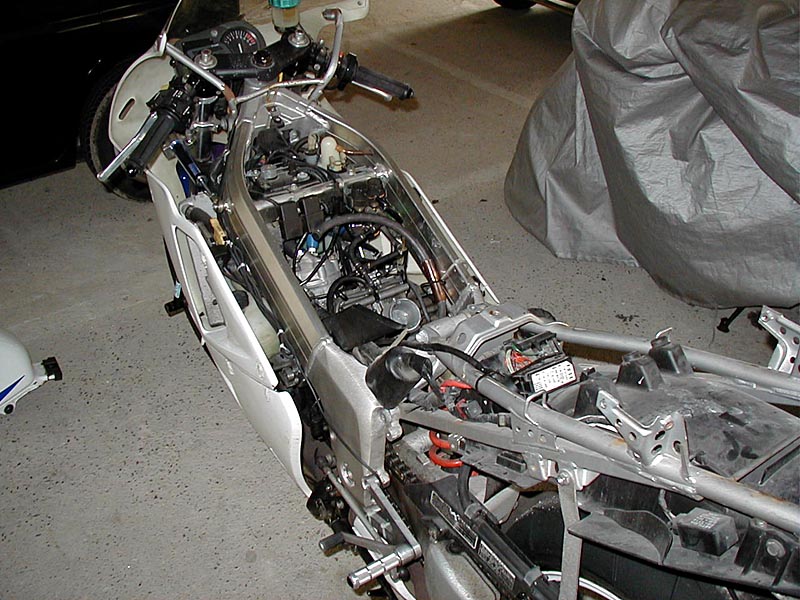

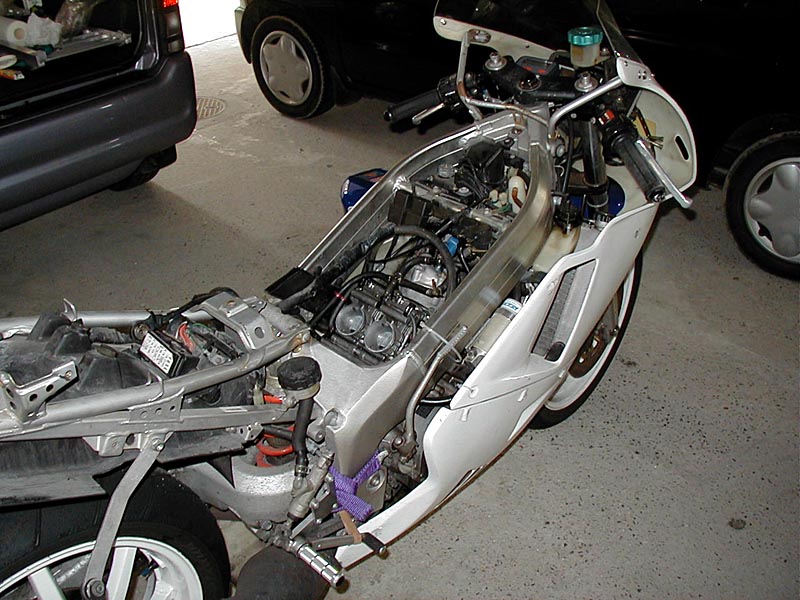

取り外しと、逆の手順でキャブの取り付け。オイルポンプからのチューブは確実に取り付けするように注意(※取り付けしないと、オイルポンプから2ストオイルが来ません。涙) |
![pic49](2004_0112/pic49_s.jpg) |
![pic50](2004_0112/pic50_s.jpg) |
|
![pic51](2004_0112/pic51_s.jpg) |
![pic52](2004_0112/pic52_s.jpg) |
|

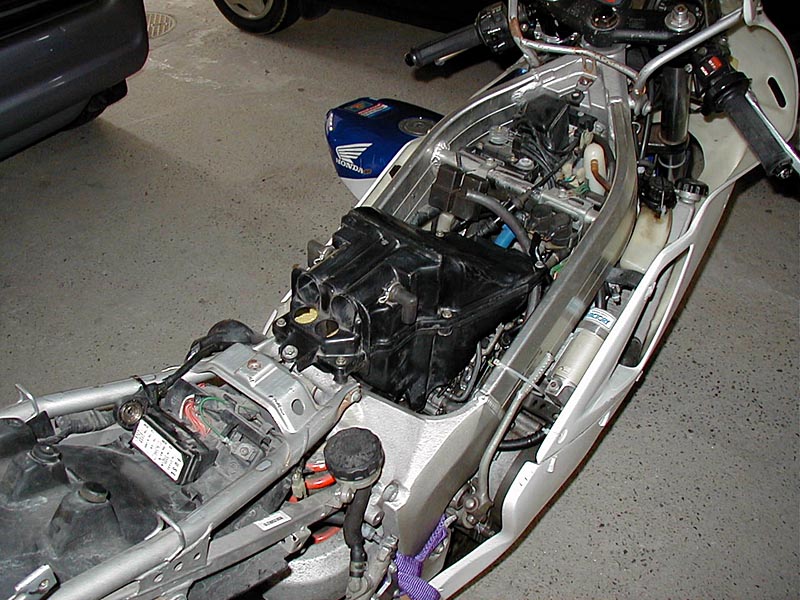

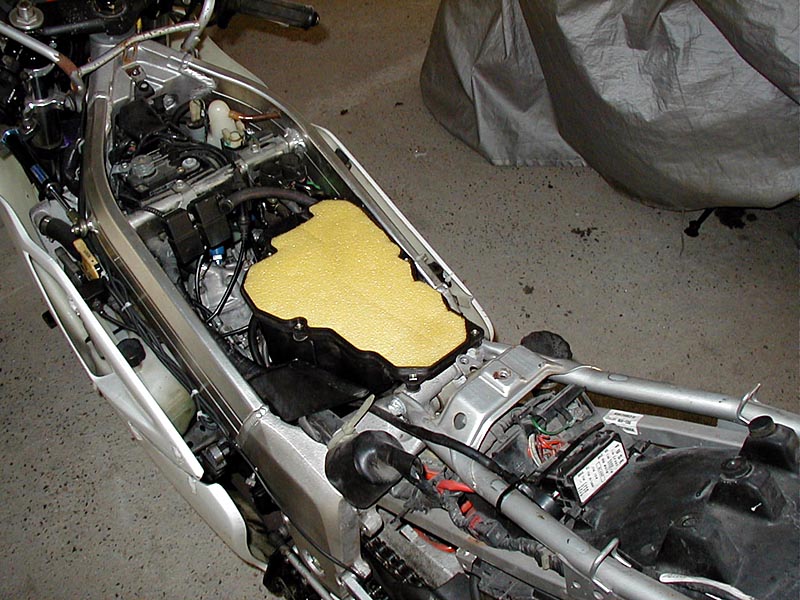

エアクリBOXの取り付け、確実に取り付ける為にエアクリ蓋を外して作業してます。
デイトナ ターボフィルター を入れて、蓋はi-FACTORYの穴開き加工物を今回は取り付け。 |
![pic53](2004_0112/pic53_s.jpg) |
![pic54](2004_0112/pic54_s.jpg) |
|

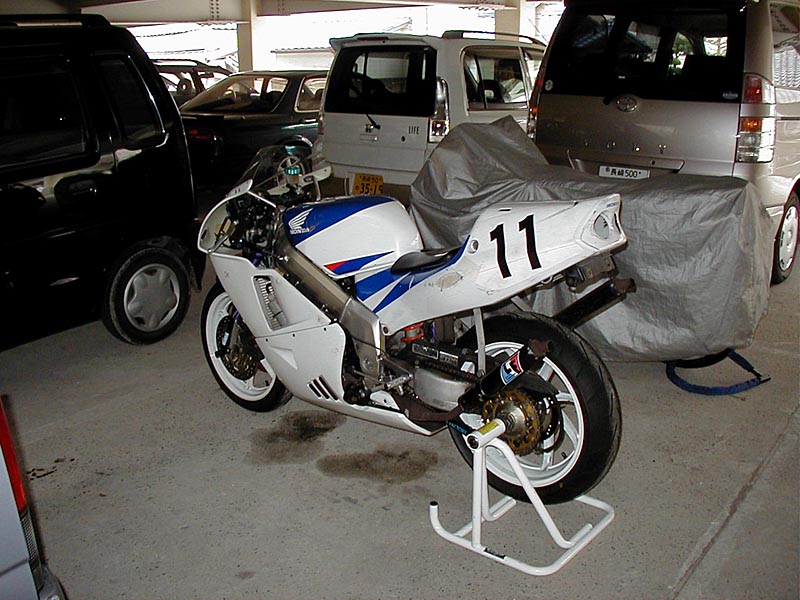

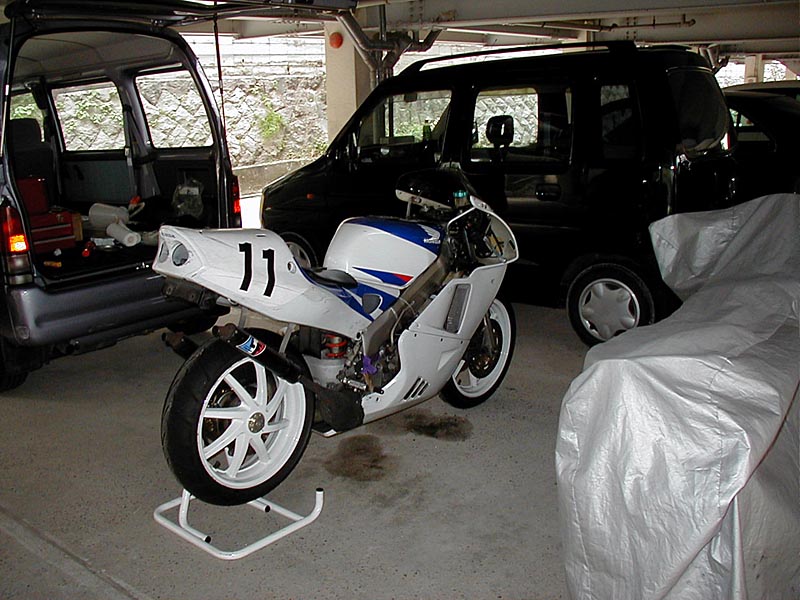

この日は、福岡までNSRを持っていくので、デジカメで作業撮りつつ焦っていたら・・・
コックONして、エンジンかけようとしたら、ガソリンが下にポタポタ(涙)。
んがっ!?キャブのフロート下のドレンボルトをガソリン抜く時に、ゆるめたままだった。
※教訓:柄の長いマイナスドライバがあると、幸せになれるかも。
柄の長いマイナスドライバを持って無かった僕は、再度キャブ取り外してドレンボルト締めて、
また組みなおし〜。焦って作業しちゃ、ダメみたい。。。(反省) |
